3PC Фланцевый шаровой клапан

DIYE VALVE - профессиональный экспортер и завод-производитель, специализирующийся на фланцевых шаровых кранах 3PC, основанный на передовой системе промышленного производства Китая. Мы придерживаемся строгого контроля качества на протяжении всего производственного процесса и оснащены полным набором оборудования для литья, механической обработки и испытаний, чтобы обеспечить стабильную работу и своевременную доставку для наших клиентов по всему миру.

Структура продукта и основные функции

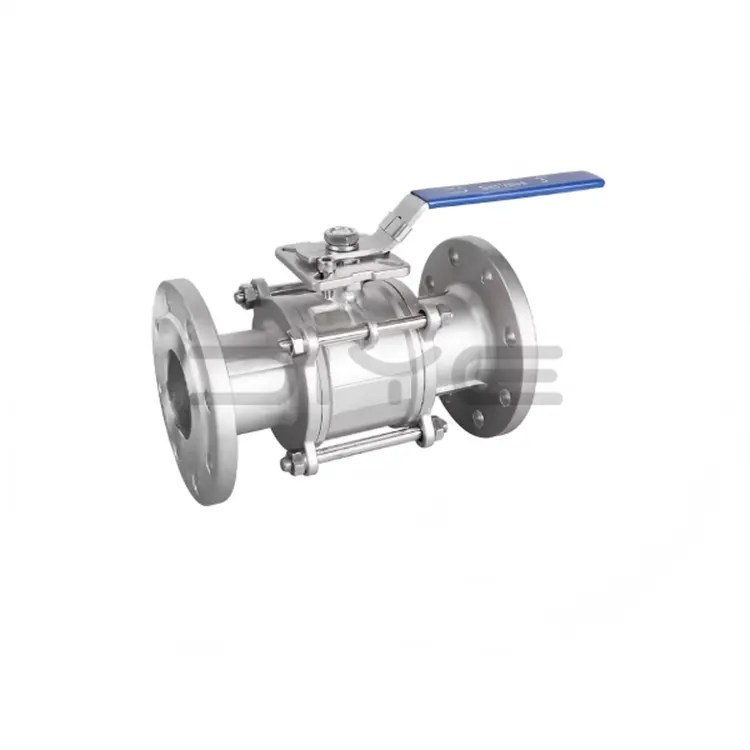

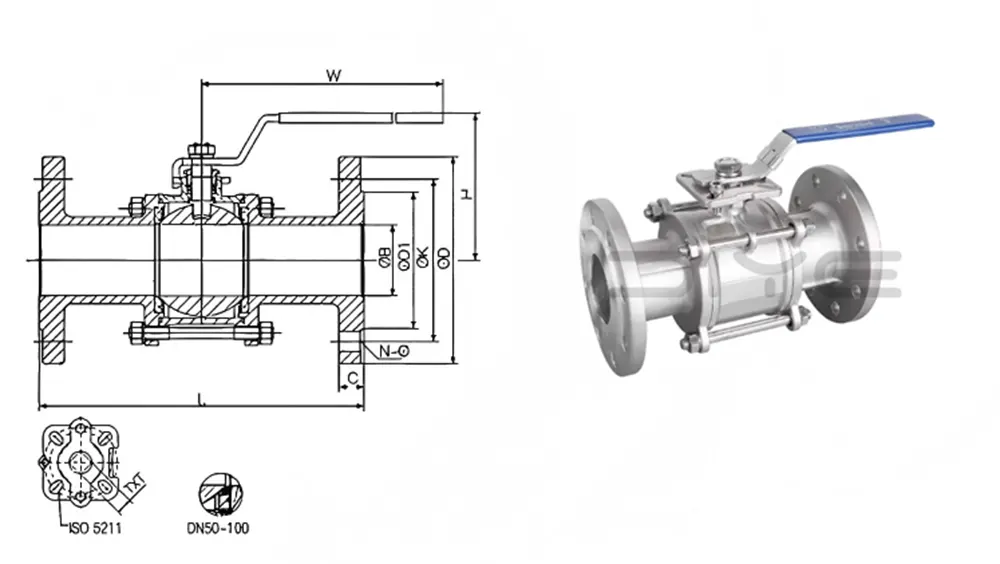

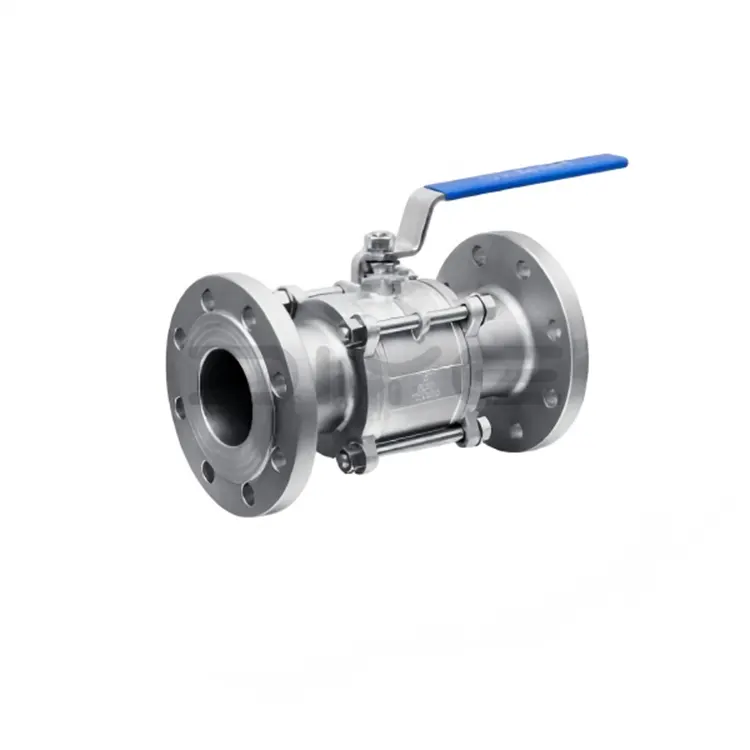

Фланцевый шаровой кран 3PC имеет разъемную конструкцию, состоящую из трех частей. Корпус клапана состоит из центрального основного корпуса и торцевых крышек левого и правого фланцев, изготовленных из нержавеющей стали 304/316/316L путем ковки и прецизионной механической обработки, обладающих превосходной коррозионной стойкостью, устойчивостью к высокому давлению и устойчивости к высоким температурам.

Основные преимущества производительности

1. Вращение на 90° обеспечивает быстрое открытие и закрытие с низким сопротивлением потоку.

2. Используются высокоэффективные прокладки из ПТФЭ для двунаправленного уплотнения с нулевой утечкой.

3. Позволяет осуществлять разборку и техническое обслуживание в режиме онлайн, что обеспечивает длительный срок службы.

4. Совместим с четырьмя способами привода: ручным, червячным, пневматическим и электрическим.

5. Соответствует международным стандартам, таким как GB, ANSI, JIS и DIN.

Принцип работы

1. Процесс открытия: Привод фланцевого шарового крана 3PC вращает шток клапана и шар. Когда сквозное отверстие шара совпадает с трубопроводом, клапан полностью открывается, позволяя жидкости течь плавно.

2. Процесс закрытия: шток клапана поворачивает шар на 90°, совмещая сквозное отверстие шара с трубопроводом. Твердая часть шара полностью перекрывает проход жидкости, обеспечивая надежное перекрытие. В этот момент клапан полностью закрыт.

3. Механизм уплотнения: шарик, обработанный с высокой точностью, точно соответствует уплотнительному кольцу из ПТФЭ, обеспечивая надежное двунаправленное уплотнение в различных условиях эксплуатации.

Приложения

Фланцевый шаровой кран 3PC подходит для различных сред, включая воду, пар, масло, газ, кислоты, щелочи и агрессивные жидкости. Он широко используется в нефтехимической, пищевой, фармацевтической, водоочистной, климатической, бумажной и металлургической промышленности.

Гарантия качества и сертификаты:

1. Авторитетные сертификаты

Имея такие авторитетные сертификаты, как ISO 9001, CE, EAC, ГОСТ и API 6D/607, он напрямую соответствует требованиям доступа к проектам в Европе, Америке, СНГ, на Ближнем Востоке и в Юго-Восточной Азии.

2. Полное тестирование процесса

Спектральный анализ сырья, испытание на давление воды/воздуха в 1,5 раза выше номинального, испытание на герметичность, испытание на срок службы при открытии и закрытии ≥100 000, обеспечивающее 100% квалификацию продукта перед отправкой.

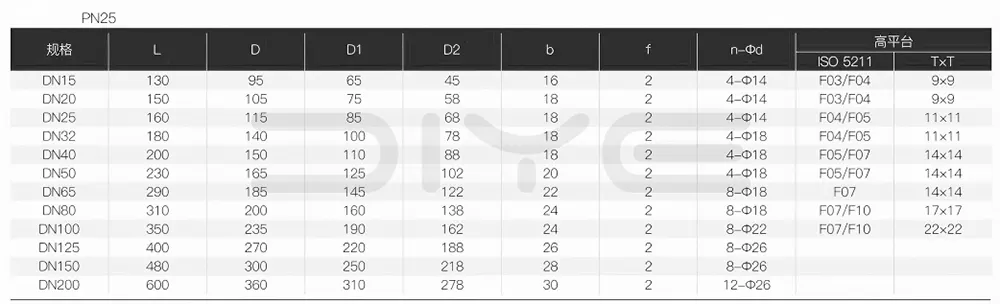

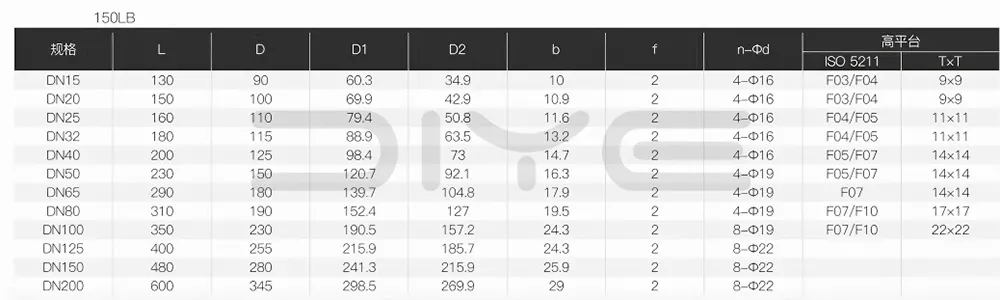

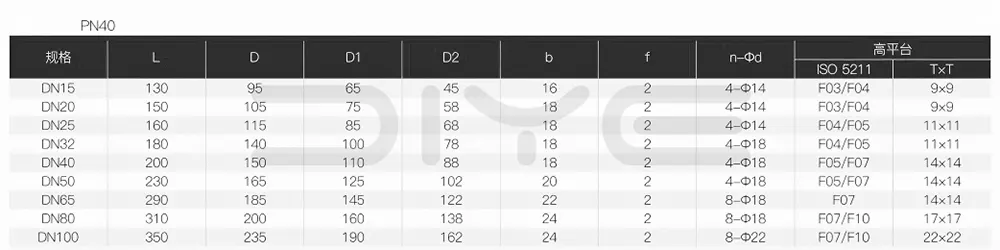

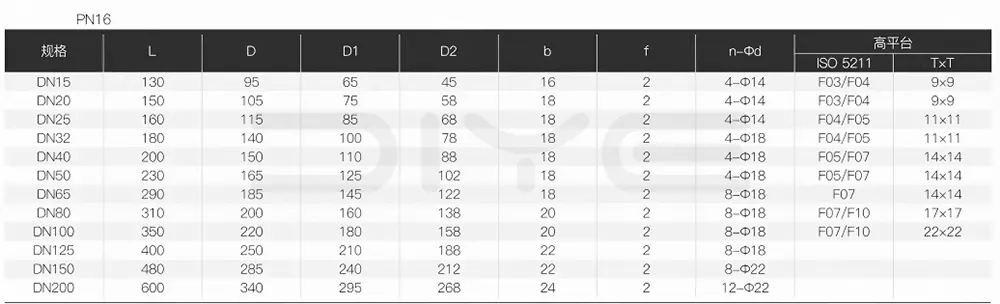

Технические параметры

Услуги поддержки и настройки

1. Комплексная поставка: предоставление полного набора клапанов, приводов, фланцев, прокладок и болтов, что упрощает процессы закупок и установки за рубежом.

2. Гибкая настройка: мы можем регулировать стандарты резьбы (NPT/BSP/G/BSPT и т. д.), номинальное давление, выбор материала, уплотнения, нестандартные размеры, специальные интерфейсы, модификации платформы, внешний вид печати, настройку логотипа и т. д. для удовлетворения различных потребностей проекта за один раз.

Часто задаваемые вопросы

Вопрос: Как выбрать уплотнительный материал для фланцевых шаровых кранов 3PC?

A: 1. ПТФЭ (F4): Мягкое уплотнение общего назначения, рабочая температура от -20 ℃ до 200 ℃, отличается превосходными герметизирующими характеристиками и устойчивостью к коррозии.

2. Усиленный ПТФЭ: подходит для применения при более высоких температурах (≤250 ℃).

3. Металлическое уплотнение (жесткое уплотнение): предназначено для работы при высоких температурах (≤600 ℃), высоком давлении и средах, содержащих частицы.

Вопрос: Каков цикл замены уплотнений для фланцевых шаровых кранов 3PC?

A: 1. Мягкое уплотнение (ПТФЭ): 1-2 года при благоприятных условиях работы; сокращается до 3-6 месяцев в агрессивных или высокотемпературных условиях работы.

2. Металлическое уплотнение: 3–5 лет в зависимости от фактических условий износа.
