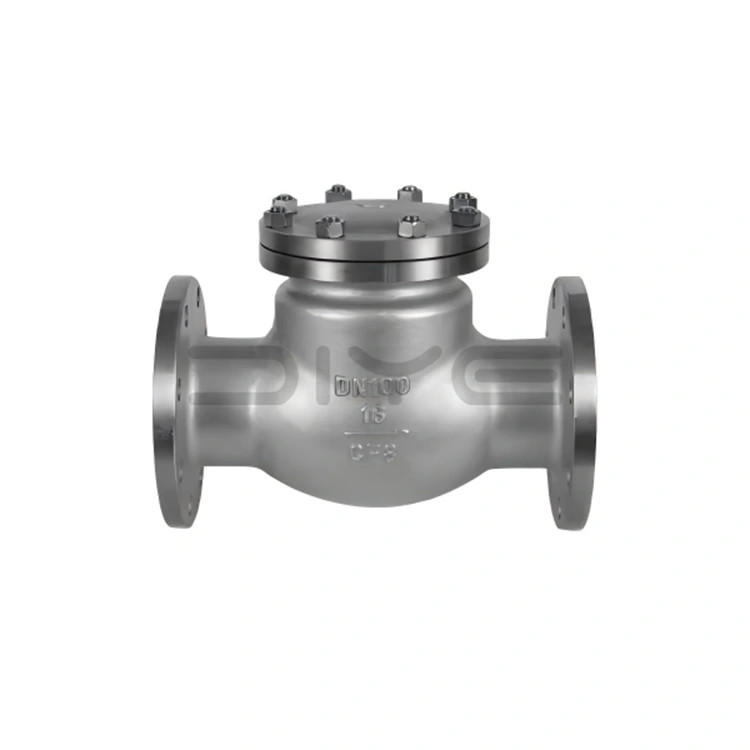

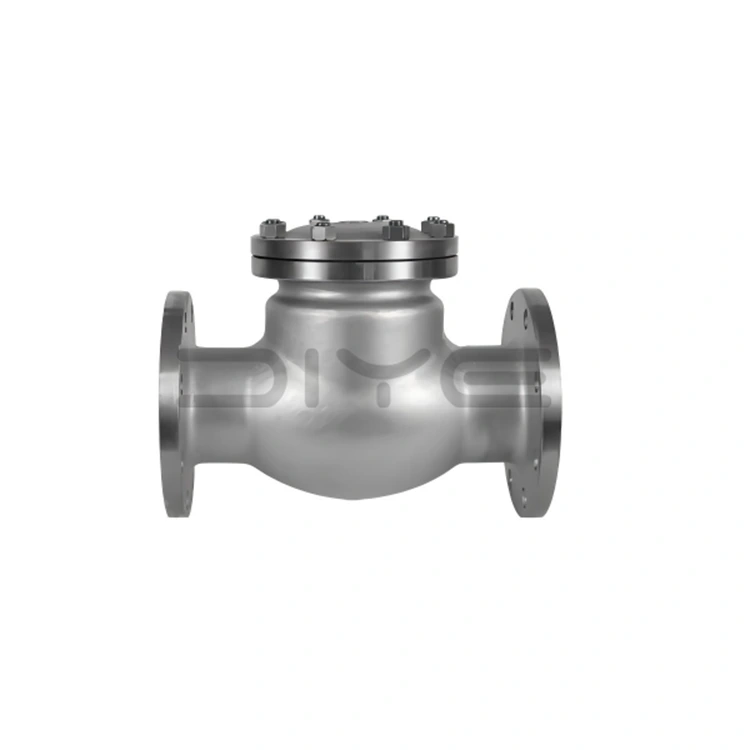

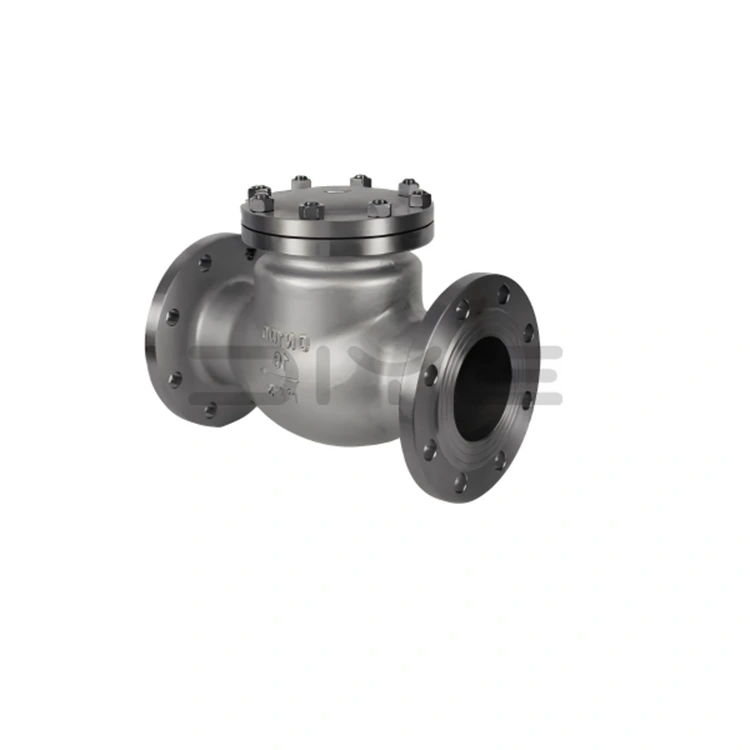

Поворотные фланцевые обратные клапаны DIN

Поворотные фланцевые обратные клапаны DIYE DIN — это автоматические клапаны точной конструкции, которые полностью соответствуют основным немецким стандартам, включая DIN 3356, DIN 3202 и DIN EN 1092-1. Клапаны работают автономно в зависимости от давления среды, не требуя внешних приводов. Они представляют собой надежный, не требующий обслуживания механизм, предотвращающий катастрофические последствия обратного потока и защищающий критически важную трубопроводную инфраструктуру.

Принцип работы и основные функции

1. Автоматическая работа

Диск клапана поворотного фланцевого обратного клапана DIN свободно открывается под давлением прямоточной среды; когда система останавливается, сбрасывает давление или испытывает тенденцию к обратному потоку, диск клапана мгновенно закрывается под собственным весом и противодавлением обратного потока.

2. Основные функции защиты

- Предотвращение обратного потока: образует плотное уплотнение, предотвращая обратный поток среды.

- Смягчение гидравлического удара: поглощает гидравлические удары, значительно снижая давление на трубопроводы и оборудование.

- Защита системы: защищает насосы, компрессоры, сосуды под давлением и теплообменники от повреждений, вызванных обратными скачками давления.

Конструктивные особенности и технические параметры

1 Способ подключения и стандарты

Используются фланцевые соединения стандарта DIN, что упрощает установку и обслуживание; конструктивная длина строго соответствует стандарту DIN 3202.

2 Широкая применимость и универсальность

Поворотные фланцевые обратные клапаны DIN охватывают весь диапазон диаметров от DN15 до DN1000; Номинальные значения давления включают PN10, PN16, PN25, PN40, PN63 и PN100, удовлетворяя разнообразные потребности трубопроводных сетей низкого давления и промышленных технологических систем высокого давления.

3 Превосходная структура

Тщательно спроектированные каналы потока минимизируют потери давления; высокоточные уплотнительные поверхности обеспечивают герметичное и надежное уплотнение даже при колебаниях давления и различных средах.

4. Медиа-совместимость

Подходит для воды, пара, нефтепродуктов и различных кислотных, щелочных и агрессивных сред.

Сценарии применения и охват рынка

Наши поворотные фланцевые обратные клапаны DIN являются предпочтительным продуктом для трубопроводных систем немецкого стандарта в Европе и во всем мире, обеспечивая стабильное однонаправленное управление потоком в нескольких требовательных отраслях, в том числе:

1. Нефтехимическая и химическая перерабатывающая промышленность.

2. Электроэнергетика (тепловая и атомная энергетика)

3. Металлургия и горнодобывающая промышленность

4. Муниципальное водоснабжение и канализация.

5. ОВКВ, газовая и морская техника.

6. Экспортные инженерные проекты по международным европейским стандартам.

Производство и гарантия качества

1. Профессиональная квалификация и опыт. Используя глубокий отраслевой опыт, DIYE VALVE обеспечивает массовое производство обратных клапанов всех спецификаций DIN, обеспечивая стабильное и надежное качество.

2. Соответствие авторитетным стандартам. В каждом клапане используются стандартные немецкие материалы, процессы точной ковки и проходят строгие испытания под давлением.

3. Гарантия целостности: мы предоставляем полные отчеты об испытаниях материалов (MTR) и данные заводских испытаний под давлением для каждого заказа, обеспечивая полную отслеживаемость и соответствие требованиям на протяжении всего процесса.

4. Индивидуальные решения: В дополнение к стандартной продукции мы профессионально предоставляем услуги по изготовлению клапанов по индивидуальному заказу с использованием специальных материалов и нестандартных размеров, предлагая комплексные решения по поставкам для сложных европейских и международных инженерных проектов.

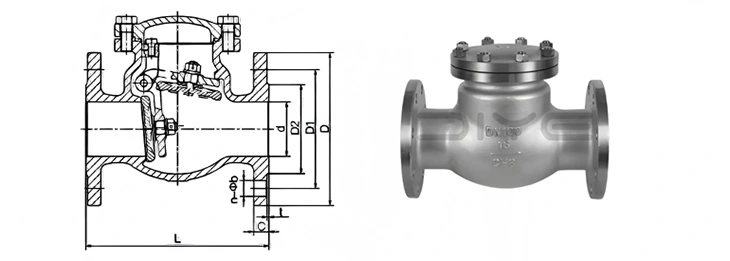

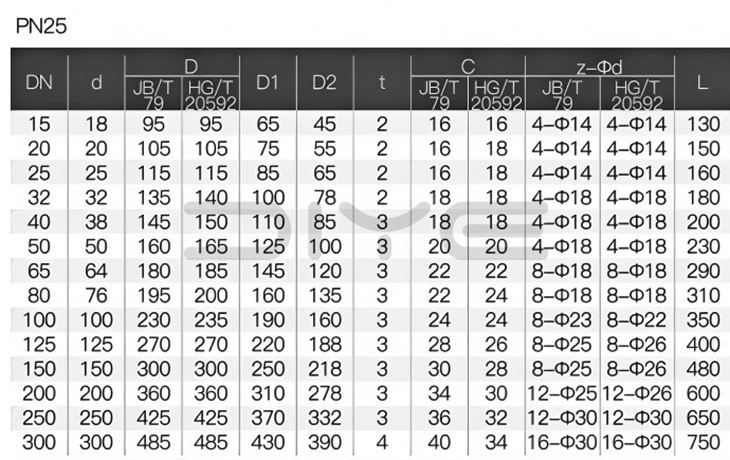

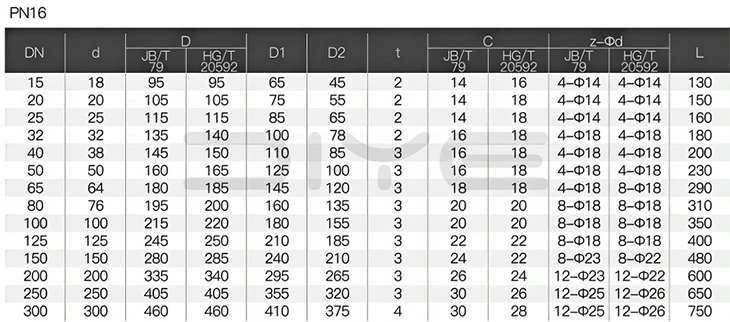

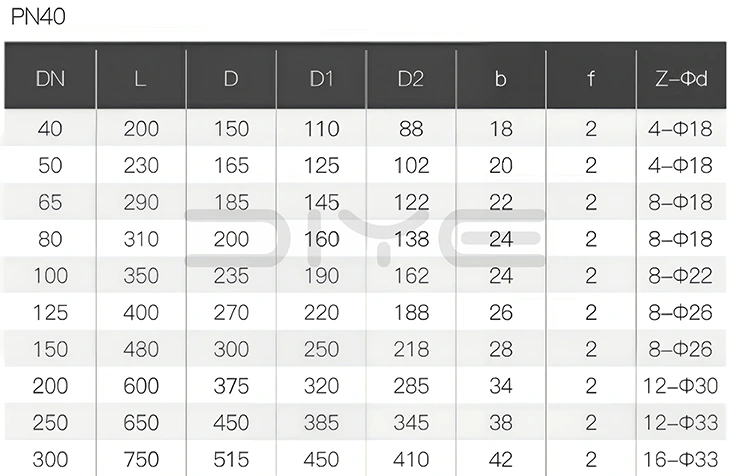

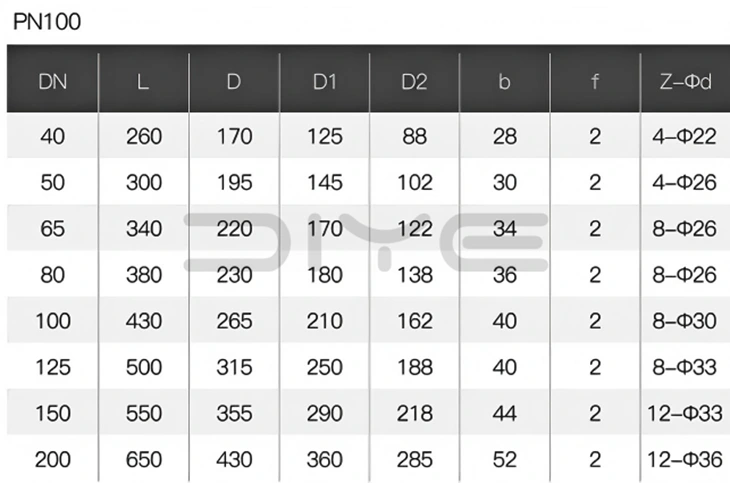

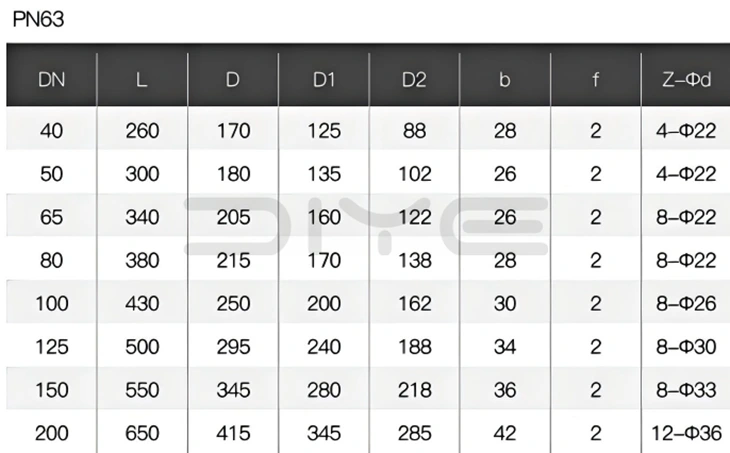

Технические чертежи

Часто задаваемые вопросы

Вопрос: Каким основным стандартам соответствуют обратные клапаны с поворотным фланцем DIN?

О: В основном они соответствуют DIN 3205, DIN 3206, DIN 3207, DIN 3351 и DIN 3352. Для фланцевых соединений они соответствуют DIN EN 1090 / DIN EN 1091 / DIN EN 1092, обеспечивая идеальное соответствие и взаимозаменяемость с трубопроводами, фланцами и прокладками немецкого стандарта.

Вопрос:Что следует учитывать при установке фланцевого обратного клапана?

A: Проверьте стрелку направления потока на корпусе клапана и установите его строго в соответствии с направлением потока среды. Установка его задом наперед приведет к полной блокировке потока и потере функции проверки.

Вопрос: Почему во фланцевом обратном клапане всегда слышен ненормальный шум и вибрация?

О: Чаще всего это происходит из-за установки близко к колену, чрезмерной скорости потока или удара диска клапана о упор. Рекомендуется увеличить прямой участок трубы, перейти на медленно закрывающуюся конструкцию или отрегулировать скорость потока в трубопроводе.

Вопрос: Можете ли вы предоставить полный набор обратных клапанов немецкого стандарта DIN?

О: Являясь производителем, компания Diye производит поворотные фланцевые обратные клапаны по стандарту DIN всех размеров. Мы строго выполняем механическую обработку, испытания давлением и маркировку в соответствии с немецкими стандартами. Мы можем предоставить полный набор отчетов о материалах и данные заводских испытаний под давлением, а также поддержать настройку специальных калибров и специальных материалов.
