Почему трехходовые фланцевые шаровые краны из нержавеющей стали необходимы для сложных систем управления потоком?

В этой статье представлено подробное описание их структуры, принципов работы, преимуществ, критериев выбора, методов установки, стратегий обслуживания и общих сценариев применения. Он также решает реальные проблемы клиентов, такие как предотвращение утечек, долговечность материалов, экономическая эффективность и проблемы системной интеграции.

Оглавление

• 1. Знакомство с 3-ходовыми фланцевыми шаровыми кранами из нержавеющей стали.
• 2. Структурный дизайн и рабочий механизм.
• 3. Типы и схемы потоков
• 4. Ключевые преимущества в промышленном применении
• 5. Сценарии применения в разных отраслях
• 6. Как выбрать правильный клапан
• 7. Рекомендации по установке и лучшие практики
• 8. Техническое обслуживание и устранение неполадок
• 9. Сравнение с другими типами клапанов
• 10. Обзор технических характеристик
• 11. Часто задаваемые вопросы
• 12. Заключение и профессиональные рекомендации.

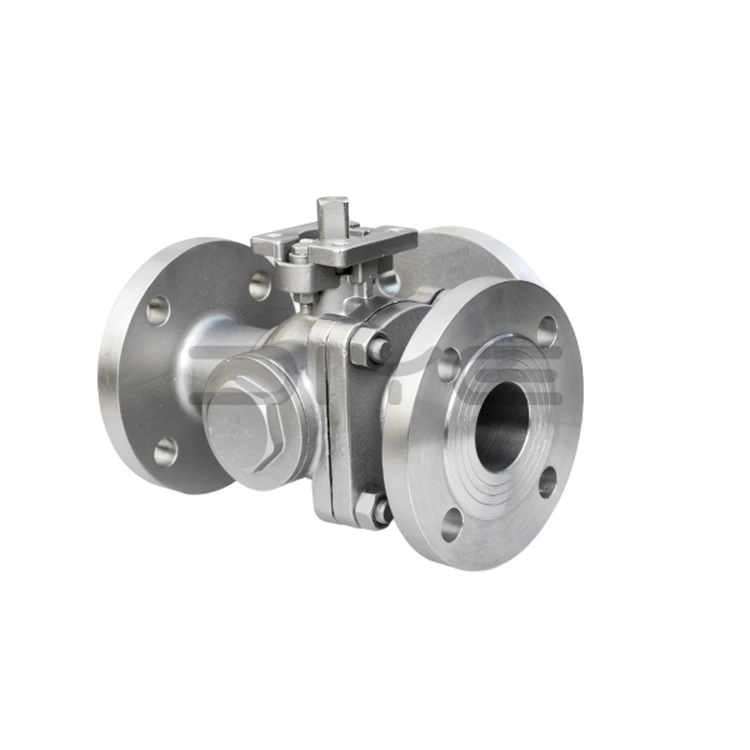

1. Знакомство с 3-ходовыми фланцевыми шаровыми кранами из нержавеющей стали.

3-ходовые фланцевые шаровые краны из нержавеющей стали представляют собой устройства регулирования потока, предназначенные для управления направлением жидкостей, газов или полутвердых сред внутри трубопроводной системы. В отличие от стандартных двухходовых клапанов, эти клапаны имеют три порта, что позволяет операторам перенаправлять поток между разными направлениями трубопровода или объединять несколько потоков в один выходной поток.

Конструкция из нержавеющей стали обеспечивает отличную устойчивость к коррозии, высоким температурам и химическому воздействию, что делает их идеальными для сложных промышленных условий. Фланцевое соединение дополнительно повышает стабильность установки, снижает риск утечек и упрощает операции по техническому обслуживанию.

2. Структурный дизайн и рабочий механизм.

Основная конструкция трехходового шарового крана состоит из сферического шара с центральным отверстием, корпуса клапана, уплотнительных седел, штока и фланцевых концевых соединений. Когда шток вращается, шарик внутри меняет положение, выравнивая внутренний канал с различными портами для управления направлением потока.

Ключевые компоненты включают в себя:

• Корпус клапана из нержавеющей стали (304 или 316).
• Прецизионный сферический шар
• ПТФЭ или усиленные уплотнительные седла
• Фланцевые концы для надежного соединения трубопровода.
• Ручная или автоматизированная система привода

Рабочий механизм прост, но очень эффективен. Поворот на 90° или 180° определяет, будет ли поток перенаправлен, смешан или изолирован в зависимости от конфигурации клапана.

3. Типы и схемы потоков

В трехходовых шаровых кранах имеются две конфигурации основного потока, каждая из которых отвечает различным эксплуатационным требованиям.

• L-образный дизайн:Используется для направления потока между двумя выходами, но без смешивания.
• Конструкция Т-порта:Обеспечивает смешивание, перенаправление или полный контроль прямого потока.

Выбор между L-портом и T-портом зависит от того, требует ли система распределения или смешивания медиапотоков.

4. Ключевые преимущества в промышленном применении

Широкое использование трехходовых шаровых кранов с фланцами из нержавеющей стали обусловлено их непревзойденным сочетанием долговечности и эксплуатационной гибкости.

• Высокая коррозионная стойкость в агрессивных средах
• Сильная герметизация для предотвращения утечек
• Длительный срок службы при минимальном обслуживании
• Гибкое управление направлением потока
• Совместимость с системами автоматизации
• Устойчивость к высокому давлению и высокой температуре

Эти преимущества значительно сокращают время простоя и эксплуатационные риски в промышленных системах.

5. Сценарии применения в разных отраслях

Трехходовые фланцевые шаровые краны из нержавеющей стали широко используются в различных отраслях промышленности благодаря своей технологичности и надежности.

• Химические перерабатывающие заводы для контроля агрессивных жидкостей
• Системы водоподготовки для контроля распределения и фильтрации
• Нефте- и газопроводы для перенаправления потоков
• Переработка продуктов питания и напитков для гигиенической транспортировки жидкостей
• Фармацевтические системы, требующие контроля стерильного потока
• Системы HVAC для контуров регулирования температуры

6. Как выбрать правильный клапан

Выбор правильного трехходового фланцевого шарового крана из нержавеющей стали требует тщательной оценки условий эксплуатации.

• Материал класса:304 для общего использования, 316 для агрессивных сред.
• Номинальное давление:Соответствие требованиям к давлению в системе
• Диапазон температур:Убедитесь, что уплотнительные материалы совместимы
• Тип потока:L-порт или T-порт в зависимости от конструкции системы
• Метод активации:Ручной, пневматический или электрический

7. Рекомендации по установке и лучшие практики

Правильная установка имеет важное значение для обеспечения долгосрочной надежности и производительности.

• Перед затяжкой фланцев убедитесь в выравнивании трубопровода.
• Для герметизации используйте соответствующие прокладочные материалы.
• Избегайте чрезмерной затяжки болтов во избежание деформации.
• Промойте трубопровод перед установкой, чтобы удалить мусор.
• Проверка давления в системе после установки

8. Техническое обслуживание и устранение неполадок

Регулярное техническое обслуживание продлевает срок службы клапана и обеспечивает эксплуатационную безопасность.

• Проверьте уплотнения на предмет износа или утечек.
• При необходимости смазывайте движущиеся детали.
• Периодически проверяйте фланцевые соединения.
• Удалите отложения или остатки внутри корпуса клапана.
• Своевременно заменяйте поврежденные сиденья.

Общие проблемы включают утечку, жесткость при вращении и снижение эффективности уплотнения, которые часто можно предотвратить с помощью планового осмотра.

9. Сравнение с другими типами клапанов

10. Обзор технических характеристик

11. Часто задаваемые вопросы

В1: Какова основная функция трехходового фланцевого шарового крана из нержавеющей стали?
Он контролирует и перенаправляет поток жидкости между несколькими направлениями трубопровода.

В2: Могут ли эти клапаны работать с агрессивными жидкостями?
Да, конструкция из нержавеющей стали делает их очень устойчивыми к коррозии.

В3: В чем разница между L-портом и T-портом?
L-порт отклоняет поток, а T-порт позволяет смешивать и регулировать поток в нескольких направлениях.

В4: подходят ли эти клапаны для автоматизации?
Да, они могут быть оснащены пневматическими или электрическими приводами.

В5: Каков срок службы?
При правильном уходе они могут прослужить долгие годы даже в суровых условиях.

12. Заключение и профессиональные рекомендации.

3-ходовые фланцевые шаровые краны из нержавеющей стали являются незаменимыми компонентами современных промышленных систем подачи. Их способность контролировать сложные пути потока, выдерживать суровые условия окружающей среды и поддерживать долгосрочную эксплуатационную стабильность делает их предпочтительным выбором во многих отраслях.

Для отраслей, которым необходимы надежная работа, снижение затрат на техническое обслуживание и повышение эффективности системы, инвестиции в высококачественные клапаны имеют важное значение.

Вэньчжоу Diye Valve and Fittings Co., Ltd.стремится предоставлять долговечные и прецизионные клапаны, отвечающие строгим промышленным требованиям. Благодаря передовым производственным процессам и строгому контролю качества компания обеспечивает стабильную работу и длительный срок службы каждого поставленного клапана.

Если вы ищете профессиональные решения в области клапанов, адаптированные к требованиям вашей системы,связаться с намисегодня, чтобы получить экспертную поддержку и рекомендации по продуктам для ваших нужд.
