Двухкомпонентный фланцевый шаровой кран: принципы конструкции, правила монтажа и ограничения применения

Большинство отказов на месте и ошибок при выборе промышленных жидкостных систем происходят из-за поверхностного понимания характеристик клапанов. Многие специалисты-инженеры рассматривают двухкомпонентные фланцевые шаровые краны как обычные двухпозиционные компоненты, игнорируя их структурные компромиссы, ограничения по нагрузке и внутреннюю логику установки. По сравнению с цельными шаровыми кранами, которым не хватает устойчивости к давлению, и трехкомпонентными шаровыми кранами с высокими затратами на техническое обслуживание, двухкомпонентные фланцевые шаровые краны обеспечивают оптимальный баланс структурной прочности, экономической эффективности и эксплуатационной стабильности для общепромышленного применения. Однако его уникальная структурная конструкция имеет четкие границы установки и применимые условия работы. В большинстве случаев распространенные дефекты, такие как утечка, заклинивание и повреждение корпуса клапана, вызваны не проблемами с качеством продукции, а неправильной установкой и несоответствующими условиями работы. В этой статье разобраны фрагментированные базовые руководства и отраслевые стереотипы. Он проводит углубленный анализ двухкомпонентных фланцевых шаровых кранов с точки зрения конструктивной сущности, логики вертикальной и горизонтальной установки, стандартных руководств по эксплуатации, запрещенных сценариев применения и часто задаваемых вопросов, предоставляя практические и профессиональные рекомендации по проектированию трубопроводов, установке на месте и ежедневному обслуживанию.

1. Что такое двухкомпонентный фланцевый шаровой кран?

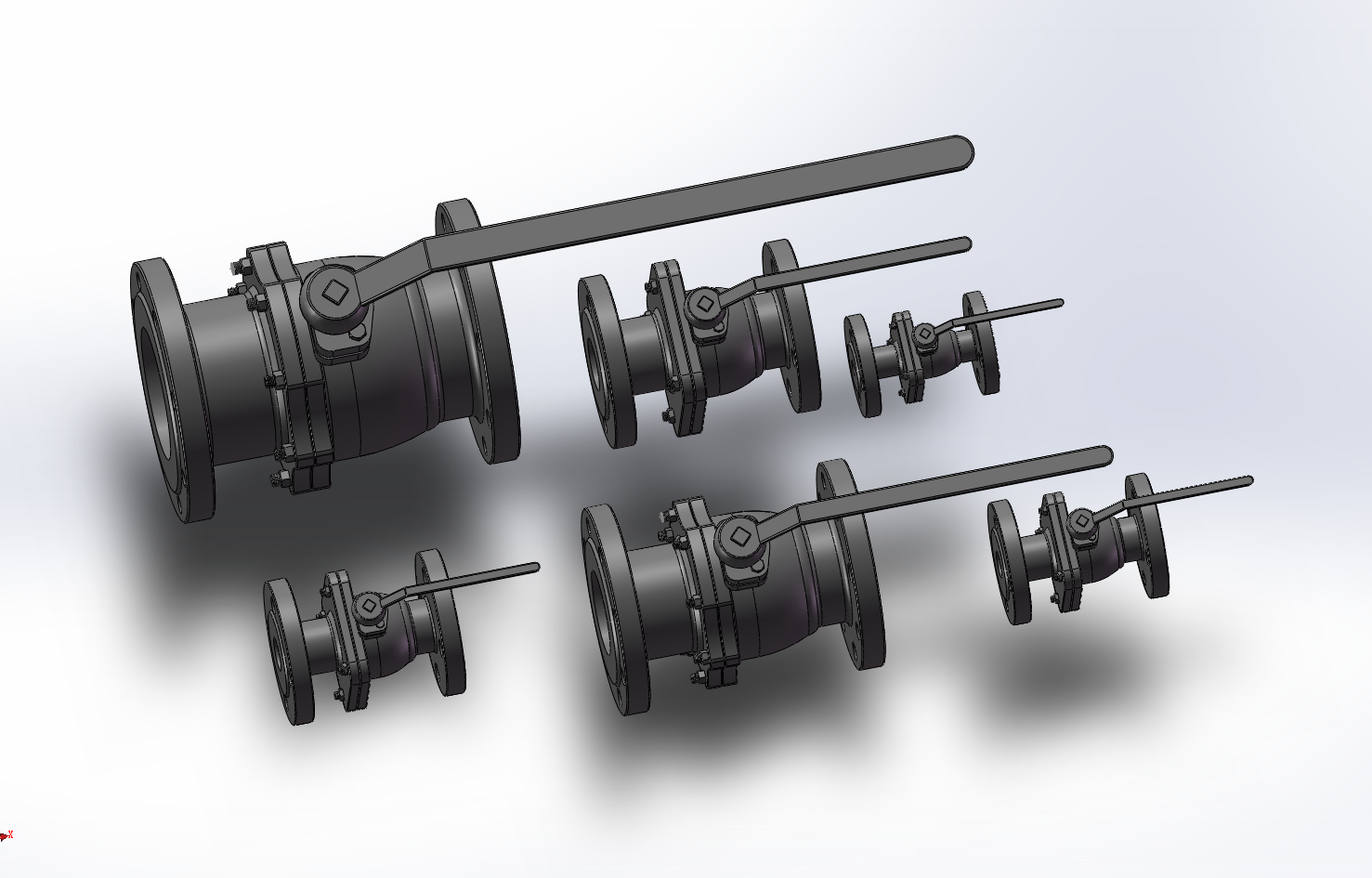

Двухсекционный фланцевый шаровой кран имеет разделенный двухсекционный корпус и встроенную конструкцию фланцевого соединения. Он состоит из корпуса главного клапана и крышки, закрепленных высокопрочными болтами и оснащенных прецизионными внутренними компонентами, включая шарики, седла клапанов и узлы уплотнений штока. Занимая среднее положение между цельными и трехкомпонентными шаровыми кранами, он служит основным стандартным клапаном для гражданского строительства, легкой промышленности, общих химических и коммунальных жидкостных систем. Многие инженеры путают три типа шаровых кранов из-за отсутствия глубокого понимания их структурных компромиссов. Цельные шаровые краны недороги, имеют цельную литейную конструкцию, но имеют ограниченную устойчивость к давлению и практически не подлежат ремонту. Трехкомпонентные шаровые краны поддерживают поточную разборку и замену компонентов, идеально подходят для тяжелых условий работы, но требуют более высоких общих затрат. Двухкомпонентная конструкция идеально заполняет нишу на рынке. Он сохраняет надежную герметичность и жесткость конструкции разъемных клапанов, компенсирует дефект давления цельных клапанов, позволяет избежать сложной конструкции разборки трехсоставных клапанов. С точки зрения инженерного позиционирования, это не профессиональный клапан для экстремальных условий работы, а стандартизированное и экономически эффективное решение для большинства обычных жидкостных систем. Он имеет полнопроходную конструкцию с быстрым переключением на 90 градусов и двунаправленным уплотнением. Совместим с водой, маслом, обычным газом и слабоагрессивными средами, работает на классы давления от PN16 до PN40. Благодаря стабильной работе и низкой частоте отказов он идеально подходит для стандартизированных трубопроводов, требующих длительной непрерывной работы и нечастого технического обслуживания.

2. Можно ли установить двухкомпонентный фланцевый шаровой кран вертикально?

Вертикальная установка двухсоставных фланцевых шаровых кранов уже давно является спорной темой в промышленном строительстве. Практический вывод ясен: вертикальная установка возможна, но не универсальна, со строгими ограничениями на условия работы и методы установки, что является одной из наиболее часто игнорируемых ошибок на месте. В отличие от гравитационных обратных клапанов, двухкомпонентные шаровые краны полагаются на предварительно затянутое уплотнение седла клапана и вращение шара для открытия и закрытия. Теоретически конструктивно приемлема как горизонтальная, так и вертикальная установка. Тем не менее, вертикальная установка усиливает скрытые риски, такие как седиментация среды и отклонение напряжения на штоке, что напрямую подрывает стабильность уплотнения и срок службы. Вертикальная установка идеально подходит для чистых сред, включая чистую воду, прозрачную воду и обычный газ при нормальной температуре и низком давлении, не влияя на стабильность работы. Для сред, содержащих осадок, твердые частицы, высокую вязкость или легко кристаллизующуюся, вертикальная установка не рекомендуется. Загрязнения будут постоянно оседать в нижней части корпуса вертикального клапана, изнашивая поверхность прецизионного седла клапана и вызывая заклинивание шара, микропротечки и неплавное переключение — проблемы, редко встречающиеся в горизонтально установленных клапанах. Кроме того, существует непреложное правило вертикальной установки: шток клапана никогда не должен устанавливаться вниз. Маховики и приводы должны быть направлены вверх или вбок. Установка вниз приводит к накоплению остаточной среды и примесей в зоне уплотнения штока, вызывая постепенную коррозию, внешние утечки и не подлежащие ремонту скрытые опасности.

3. Рекомендации по установке двухкомпонентных фланцевых шаровых кранов

Более 80% отказов клапанов на поздних стадиях происходят из-за нестандартной установки, а не из-за дефектов качества. Профессиональная установка направлена ​​на устранение напряжений в трубопроводе, отклонений уплотнения и средних рисков ударов, а не просто на совмещении отверстий для болтов и крепежных винтов. Ниже приведены проверенные на практике основные принципы работы.

3.1 Предварительная обработка трубопровода во избежание скрытого истирания

Перед установкой тщательно очистите и промойте весь трубопровод, чтобы удалить сварочный шлак, ржавчину, режущий мусор и другие твердые частицы. Седло клапана двухкомпонентных шаровых кранов имеет высокоточную зеркальную уплотнительную конструкцию. Крошечные твердые примеси вызывают необратимые царапины и постоянные микропротечки, что является основной причиной кратковременного выхода из строя новых клапанов.

3.2 Центровка фланцев без напряжения

Никогда не тяните и не сжимайте трубопроводы с силой, чтобы совместить отверстия фланцев. Жесткий корпус клапана, состоящий из двух частей, склонен к микродеформации под действием силовых напряжений. Когда давление в системе колеблется, деформированный корпус клапана может потерять герметичность или даже растрескаться. Обеспечьте естественное прилегание поверхностей фланцев и центрированное расположение прокладок для равномерного распределения давления.

3.3 Диагональная и постепенная затяжка болтов

Закрепите фланцевые болты по диагонали и в несколько этапов вместо того, чтобы полностью затягивать одну сторону сразу. Асимметричное сжатие вызывает несбалансированное напряжение прокладки и микродеформацию фланцев, что приводит к распространенной проблеме на месте: отсутствие утечек при низком давлении, но очевидная утечка при высоком давлении.

3.4 Полноходовое испытание давлением после установки

Не вводите клапан в эксплуатацию сразу после установки. Проведите испытания под давлением как в полностью открытом, так и в полностью закрытом состояниях, чтобы проверить характеристики уплотнения и проверить наличие заеданий или заеданий, вызванных напряжением, заранее устраняя потенциальные риски.

3.5 Зарезервируйте достаточное пространство для эксплуатации и обслуживания

Оставьте достаточный зазор вокруг штоков клапанов, маховиков и электрических или пневматических приводов. Заблокированное пространство будет мешать ежедневному переключению и дальнейшему плановому обслуживанию.

4. Строго запрещенные сценарии установки.

Хотя двухкомпонентные фланцевые шаровые краны обладают универсальной стабильностью и экономическими преимуществами, им присущи конструктивные ограничения. Неправильное применение в определенных сценариях приведет к необратимому износу и потенциальным угрозам безопасности, что является явным инженерным табу.

4.1 Непрерывные производственные линии, требующие частого обслуживания

Двухсекционная болтовая конструкция не позволяет осуществлять поточную замену внутренних изнашиваемых деталей. Если седла или уплотнения клапана изнашиваются, весь клапан необходимо снять, а трубопровод отсоединить для технического обслуживания. Он не применим к сценариям круглосуточного непрерывного производства, требующим регулярной очистки и замены деталей, где трехкомпонентные шаровые краны являются единственным приемлемым вариантом.

4.2 Условия работы с твердыми, кристаллическими или высоковязкими средами

В отличие от трехкомпонентных клапанов, которые допускают быструю разборку и очистку, двухкомпонентные клапаны нелегко разобрать для очистки внутренних отложений. Длительная работа с загрязненной средой приведет к постоянному истиранию уплотняющей поверхности и заклиниванию шариков, что резко увеличивает вероятность отказа.

4.3 Трубопроводы с сильными гидроударами и частыми колебаниями давления

Разъемная конструкция, состоящая из двух частей, имеет меньшую ударопрочность по сравнению с цельными клапанами и усиленными трехчастными клапанами. Повторяющиеся удары гидравлическим ударом и резкие изменения давления приведут к ослаблению крепежных болтов и уменьшению усилия предварительной затяжки уплотнения, что приведет к постоянной утечке среды.

4.4 Долгосрочное регулирование регулирования

Двухкомпонентные фланцевые шаровые краны предназначены исключительно для двухпозиционного управления, а не для дросселирования. Длительная работа в полуоткрытом состоянии приведет к быстрому размыванию среды на седле клапана, быстрому износу зеркального уплотнительного слоя и возникновению необратимой утечки. Он позволяет только мгновенную регулировку расхода, а не постоянное дросселирование.

4.5 Нестандартная установка во взрывобезопасных сценариях

Для легковоспламеняющихся и взрывоопасных сред отсутствие устройств для устранения статического заряда или установка штоков вниз приведет к накоплению статического заряда и отложению среды, что приведет к серьезному риску взрыва и пожара.5. Часто задаваемые вопросы о двухкомпонентных системах

5. Часто задаваемые вопросы об установке двухкомпонентного фланцевого шарового крана

В1: Какой метод установки обеспечивает более длительный срок службы: вертикальный или горизонтальный?

Для чистой среды без примесей положение при установке мало влияет на срок службы. Для сред, склонных к образованию отложений, горизонтальная установка гораздо более стабильна. Оно эффективно предотвращает отложение внутренних примесей и снижает износ уплотняющей поверхности, что делает его предпочтительным решением для сложных условий работы.

Вопрос 2. Почему после установки клапаны дают течь только при высоком, а не при низком давлении?

Более 90% таких отказов вызваны неравномерной затяжкой болтов, смещением прокладки и невысвобожденным напряжением в трубопроводе. Структурные отклонения незначительны при низком давлении, но усиливаются при высоком, что приводит к нарушению герметичности. Проблему можно решить, перекрепив болты по диагонали и устранив напряжение трубопровода.

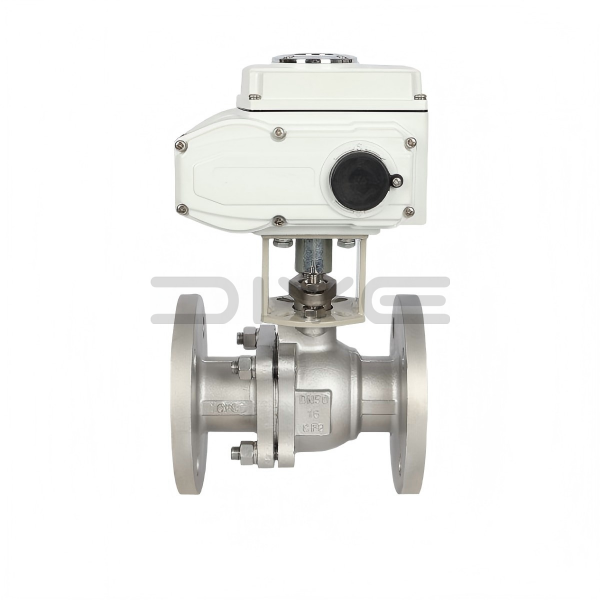

В3: Могут ли двухкомпонентные фланцевые шаровые краны соответствовать автоматическим приводам?

Да. Стандартные двухсекционные фланцевые шаровые краны с высокой платформой полностью совместимы с электрическими и пневматическими приводами. Они поддерживают дистанционное автоматическое управление и являются экономичным вариантом для автоматизированных трубопроводов жидкости.

Вопрос 4: Что вызывает заклинивание вновь установленных клапанов?

Распространенными причинами являются царапины на уплотнительной поверхности из-за загрязнений трубопровода, микродеформация, вызванная принудительным выравниванием фланцев, а также отсутствие пробной эксплуатации по сбросу давления. Это типичные ошибки при установке, а не проблемы с качеством продукта.

В5: Как выбрать между двухкомпонентными и трехкомпонентными фланцевыми шаровыми кранами?

Выбирайте двухкомпонентные шаровые краны для обычных условий работы с низкой частотой технического обслуживания и требованиями к контролю затрат. Выбирайте трехкомпонентные шаровые краны для суровых агрессивных сред, легко загрязняющихся сред и систем непрерывного производства, требующих поточного обслуживания. Между ними нет абсолютного превосходства — только пригодность на основе сценария.

Заключение

Основная инженерная ценность двухкомпонентных фланцевых шаровых кранов заключается в их превосходной адаптируемости к большинству общих сценариев использования промышленных жидкостей. Благодаря стабильной структуре, зрелым характеристикам и контролируемым затратам они стали базовыми и ключевыми компонентами современных промышленных трубопроводов. Большинство отказов клапанов связано с несоответствием рабочих условий и нестандартной установкой, а не с присущими продукту дефектами. Тщательное понимание структурных компромиссов, границ установки и табу применения помогает инженерам избежать стереотипных ошибок при установке, максимизировать долгосрочную эксплуатационную стабильность, снизить общие затраты на техническое обслуживание и, наконец, реализовать безопасную, эффективную и устойчивую эксплуатацию промышленных жидкостных систем.
