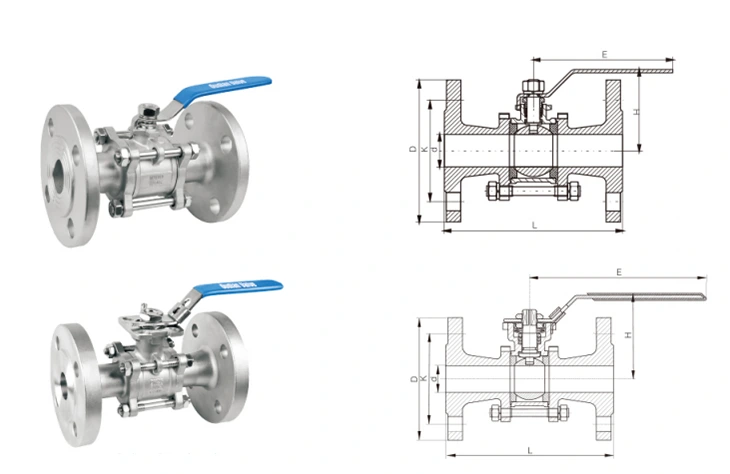

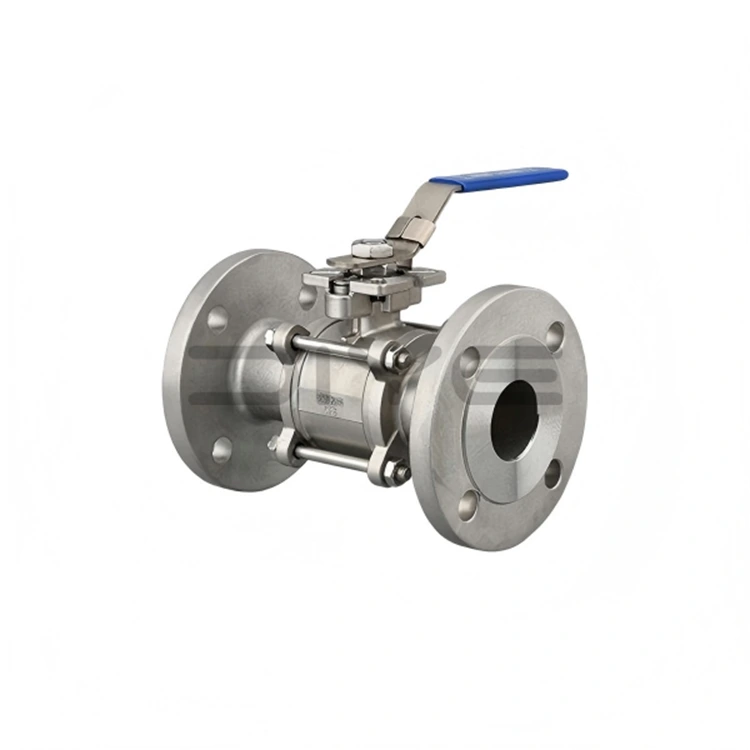

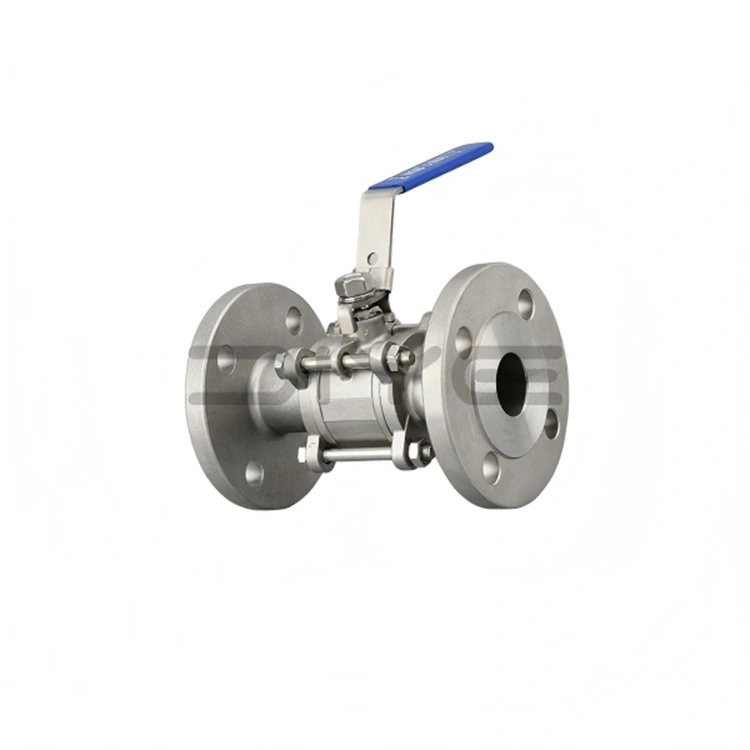

Фланцевый шаровой кран, 3 шт., с монтажной подушкой

Наш фланцевый шаровой кран из 3 частей с монтажными подушками предназначен для непосредственного монтажа привода и поточного обслуживания. Основной корпус изготовлен из нержавеющей стали 304 или 316L (для особых случаев применения доступна литая сталь), имеет трехсекционную конструкцию корпуса клапана с болтовым соединением и конструкцию с высокой платформой, соответствующую стандартам ISO 5211. Он поддерживает пневматическое/электрическое автоматическое управление и соответствует фланцевым стандартам GB (Китайский национальный стандарт), ANSI (Американский стандарт) и DIN (Немецкий стандарт). Комплексная система контроля качества обеспечивает стабильную производительность всех производственных партий.

Основные структурные преимущества

1. Съемная конструкция из трех частей.

- Состоит из корпуса левого клапана, корпуса правого клапана и корпуса среднего клапана (включая узел шарового сердечника и штока), закрепленных болтами.

- Оперативное обслуживание возможно без полной разборки клапана с трубопровода. Просто ослабьте болты, снимите корпус среднего клапана и быстро снимите сердечник шара, уплотнения и другие внутренние компоненты для легкой очистки, обслуживания и замены уязвимых деталей.

- Распределенное распределение напряжений повышает общую прочность корпуса клапана, что делает его пригодным для работы на трубопроводах среднего и высокого давления и эффективно предотвращает деформацию корпуса клапана и утечки.

- Сокращает время простоя на техническое обслуживание и снижает затраты на техническое обслуживание, что делает его особенно подходящим для сложных условий эксплуатации, требующих частого технического обслуживания.

2. Конструкция штока с высокой платформой, соответствующая стандарту ISO 5211.

- Встроенная верхняя платформа с высокой платформой полностью соответствует стандартам ISO 5211, что позволяет осуществлять прямую установку пневматических/электрических приводов без дополнительных опор.

- Трехкомпонентный фланцевый шаровой клапан с монтажной подушкой имеет конструкцию штока, установленную снизу, и конструкцию автоматического сжатия уплотнения с двумя тарельчатыми пружинами, что оптимизирует характеристики уплотнения штока и предотвращает выброс штока в случае аномального повышения давления в камере клапана, тем самым повышая эксплуатационную безопасность.

- Некоторые модели оснащены антистатическим устройством для эффективного снятия статического электричества и предотвращения угроз безопасности, вызванных накоплением статического электричества, что делает его пригодным для работы с легковоспламеняющимися и взрывоопасными средами.

- поддерживает автоматическое управление и удаленное управление, повышая эффективность работы при конвейерном производстве и в автоматических сценариях.

Технические характеристики и стандарт

1. Диапазон размеров: DN10–DN200 (1/4–8 дюймов).

2. Стандарты фланцев: GB (Внутренние инженерные проекты), ANSI (Североамериканский рынок), DIN (Европейский рынок).

3. Материал корпуса клапана: нержавеющая сталь 304, нержавеющая сталь 316L, литая сталь (настраивается в зависимости от условий эксплуатации)

Уплотнительные материалы и характеристики

1. Политетрафторэтилен (ПТФЭ): сильная коррозионная стойкость, отличный уплотняющий эффект, диапазон температур от -29 ℃ до +150 ℃, низкая стоимость, подходит для нормальной температуры, давления и среды без твердых частиц, наиболее широко используется и может обеспечить двунаправленное уплотнение с нулевой утечкой.

2. Полифениленсульфид (PPL): 3-х фланцевый шаровой клапан с монтажной подушкой, превосходная стойкость к высоким температурам и износостойкость, термостойкость до -29 ℃ до +300 ℃, подходит для высоких температур, высокого давления и сред, содержащих небольшие частицы, подходит для сложных промышленных условий, таких как нефтяная и химическая промышленность, стабильное уплотнение и длительный срок службы.

3. Армированный политетрафторэтилен (RPTFE). Оптимизированный и усиленный на основе PTFE, он сочетает в себе коррозионную стойкость и износостойкость, что делает его пригодным для различных обычных и умеренно сложных условий эксплуатации, что еще больше повышает надежность уплотнения.

Сервис и поддержка

Используя более чем 10-летний опыт экспорта фланцевых шаровых кранов из 3 частей с монтажными подушками, компания DIYE VALVE создала профессиональную команду послепродажного обслуживания. При получении послепродажных запросов или отчетов о неисправностях мы ответим в течение 24 часов, быстро устраняя неполадки и предлагая решения для обеспечения нормальной работы оборудования клиента.

Мы поддерживаем большой склад оригинальных и совместимых запасных частей (уплотнительные кольца, болты, стержни клапанов и т. д.) для быстрой доставки, удовлетворения потребностей клиентов в замене и минимизации потерь из-за простоев. Мы также предоставляем бесплатное техническое руководство, охватывающее характеристики установки, ежедневное обслуживание и устранение неполадок, а также можем предложить технические услуги на месте по запросу клиента.

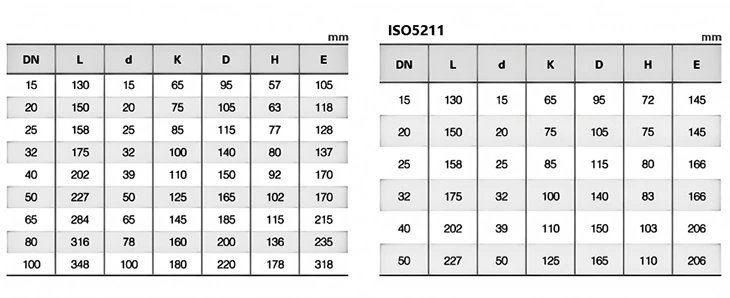

Технические параметры

Часто задаваемые вопросы

Вопрос: Какие стандарты соблюдаются при проверке трехкомпонентного фланцевого шарового крана с высокой платформой? Какие показатели эффективности гарантированно соответствуют стандартам?

A: Трехкомпонентный фланцевый шаровой кран с высокой платформой строго соответствует стандартам GB/T-13927 и API 598 для проверки. Перед отправкой с завода каждый клапан проходит строгие испытания под давлением (давлением воды и воздуха), испытания на точность размеров, испытания на герметичность и проверку внешнего вида. Эти испытания гарантируют, что основные показатели производительности, такие как способность выдерживать давление, характеристики уплотнения и точность размеров, соответствуют стандартам, а некачественной продукции строго запрещается покидать завод.

Вопрос: Могу ли я быстро купить подходящие аксессуары, если уплотнительное кольцо трехкомпонентного фланцевого шарового крана с высокой платформой повреждено?

А: Да. В качестве исходного производителя компания Diye поддерживает долгосрочный запас оригинальных совместимых уплотнительных колец и различных аксессуаров (таких как болты и стержни клапанов). Мы можем быстро доставить товар, чтобы удовлетворить ваши потребности в замене аксессуаров, сократить потери из-за простоя оборудования и предоставить бесплатное техническое руководство по замене, чтобы обеспечить плавную и эффективную замену.

Вопрос: Каковы дополнительные основные материалы для корпуса клапана, сердечника шара и штока трехкомпонентного фланцевого шарового крана с высокой платформой? Как выбрать материал?

A: Основные дополнительные основные материалы включают три типа: нержавеющую сталь 304, нержавеющую сталь 316L и углеродистую сталь. Рекомендации по выбору следующие: ① Нержавеющая сталь 304: подходит для обычных условий эксплуатации с водой, нефтью, газом и слабокислотной несильной коррозией, с отличными экономическими характеристиками, подходит для обычных промышленных и гражданских трубопроводов; ② Нержавеющая сталь 316L: добавлен молибденовый элемент, который обладает более высокой коррозионной стойкостью и стойкостью к окислению, подходит для сложных рабочих условий, таких как сильная кислотная основа, морская вода и химические растворители, а также подходит для высокопроизводительных сценариев, таких как нефть и фармацевтика; ③ Углеродистая сталь: высокая структурная прочность и отличная устойчивость к давлению, подходит для работы в условиях высокого давления, неагрессивных условий эксплуатации и тяжелых нагрузок. Все материалы производятся на заводе Diye и могут быть адаптированы в соответствии с потребностями.
