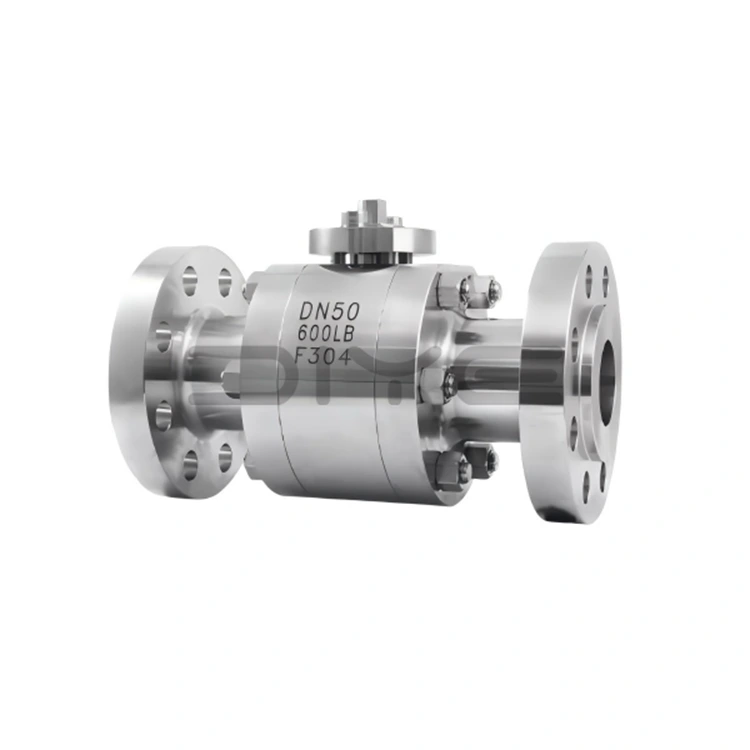

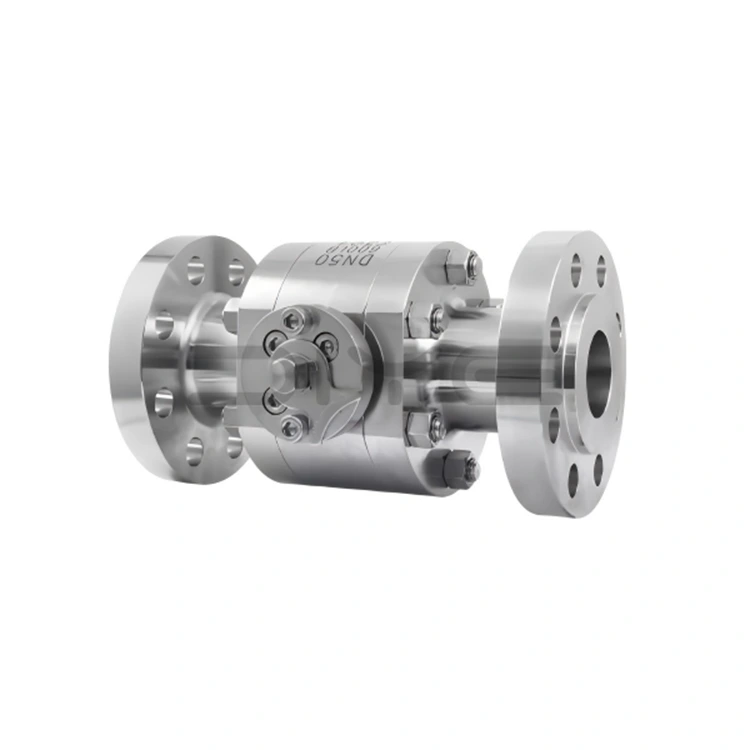

Фланцевый шаровой кран высокого давления из кованой стали

Серия фланцевых шаровых кранов высокого давления из кованой стали DIYE VALVE спроектирована, изготовлена ​​и испытана в строгом соответствии с многочисленными национальными и международными стандартами, чтобы гарантировать, что характеристики продукта соответствуют глобальным инженерным потребностям.

- Стандарты проектирования и производства: GB/T 12237, API 608, ISO 17292, EN 1983:2013.

- Стандарты фланцевого соединения: JB/T79.1~79,4, ANSI B16.5, GB/T 9113.

- Стандарты конструктивной длины: ASME B16.10.

- Стандарты тестирования: GB/T 13927, ISO 5208.

Стандартные номинальные диаметры: DN10~DN300 (1/4"~12"), номинальное давление: класс 150~класс 600 (PN10~PN100); Доступны специальные нестандартные спецификации высокого давления, такие как 2500LB и PN400, а номинальные диаметры могут быть скорректированы в соответствии с чертежами заказчика, чтобы адаптироваться к различным требованиям к трубопроводам высокого давления.

Основные преимущества продукта

1. Высококачественные кованые материалы, стабильная производительность.

Основным материалом фланцевого шарового крана высокого давления из кованой стали является высококачественная кованая сталь, подходящая для различных суровых условий работы, в частности:

- Поковки из углеродистой стали (WCB/A216-WCB): высокая структурная прочность, подходят для обычных неагрессивных условий высокого давления (например, обычных промышленных нефте- и газопроводов).

- Поковки из нержавеющей стали (F304/F316L): материал 304 устойчив к легкой коррозии, подходит для обычных химикатов под высоким давлением, очистки воды и других условий; Материал 316L с добавлением молибдена значительно повышает коррозионную стойкость и стойкость к окислению, подходит для сильно агрессивных сред, таких как кислоты, щелочи, серосодержащие среды и морская вода. Его срок службы в агрессивных условиях высокого давления в 3-5 раз превышает срок службы обычных шаровых кранов из углеродистой стали.

- Поковки из специальной стали (например, 35CrMoA): адаптированы для экстремально высокого давления и особых условий работы, обеспечивая надежную поддержку материала.

2. Высокопроизводительные аксессуары, безопасные и долговечные.

Все аксессуары для фланцевого шарового крана высокого давления из кованой стали изготовлены из специальных материалов, предназначенных для работы под высоким давлением, что обеспечивает общую стабильность и безопасность клапана:

- Стержень клапана: Изготовлен из износостойких и коррозионностойких поковок, таких как 2Cr13/A246-416, с азотированной обработкой поверхности, обеспечивающей превосходную прочность на скручивание. Конструкция, монтируемая снизу, с задним уплотнением предотвращает падение штока клапана и утечку среды.

- Болты: используйте специальные болты 35CrMoA/A193-B7, предназначенные для работы под высоким давлением, обладающие высокой прочностью и устойчивостью к ослаблению, подходящие для условий высокого давления.

- Уплотнения: изготовлены из специальных материалов, работающих под высоким давлением, таких как ПТФЭ, ППЛ и фторкаучук. В некоторых моделях используется тройная конструкция, состоящая из металлического жесткого уплотнения + эластичного вспомогательного уплотнения, при этом чем выше давление, тем плотнее уплотнение, обеспечивая двунаправленную нулевую утечку и отвечая стандарту API 6D «нулевая утечка».

3. Научная структура, широкая адаптируемость

Фланцевый шаровой кран высокого давления из кованой стали, разработанный с учетом конкретных условий эксплуатации, подходит для различных сценариев:

- Конструкция с плавающим шаром: подходит для клапанов малого диаметра; среднее давление обеспечивает плотную посадку между шаром и седлом клапана. Простая конструкция, надежное уплотнение.

- Фиксированная шаровая конструкция: подходит для клапанов большого диаметра. Шар поддерживается верхним и нижним валами, что предотвращает смещение при открытии и закрытии, снижает рабочий крутящий момент, подходит для частой работы под высоким давлением и снижает износ штока клапана.

- Антистатический и огнестойкий дизайн: имеется на некоторых моделях. Антистатическая конструкция предотвращает возникновение статических искр, а огнестойкая конструкция обеспечивает временную герметизацию за счет контакта металла с металлом после выгорания уплотнений, что подходит для легковоспламеняющихся и взрывоопасных условий высокого давления.

Наше обязательство

Как профессиональный производитель и поставщик в Китае, DIYE VALVE придерживается философии «Качество прежде всего, клиент превыше всего». Наша фабрика имеет полную систему производства и тестирования со строгим контролем на протяжении всего процесса для обеспечения качества продукции. Мы также предоставляем профессиональную техническую поддержку и послепродажное обслуживание и установили долгосрочные и стабильные отношения сотрудничества с глобальными партнерами.

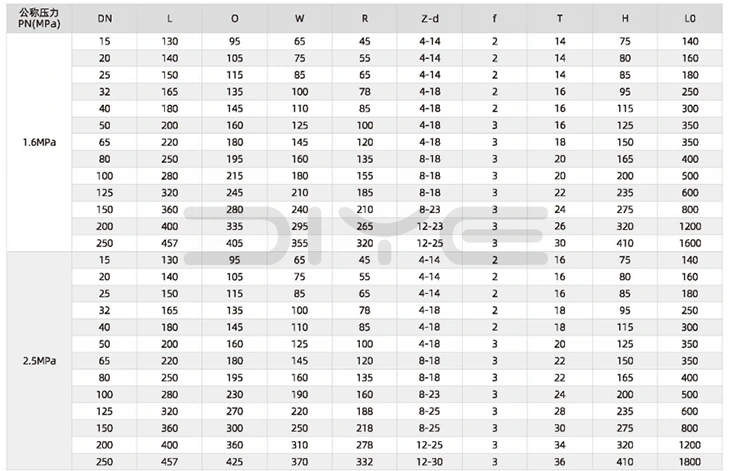

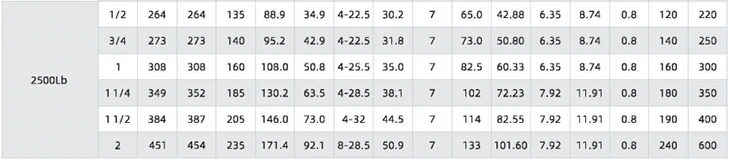

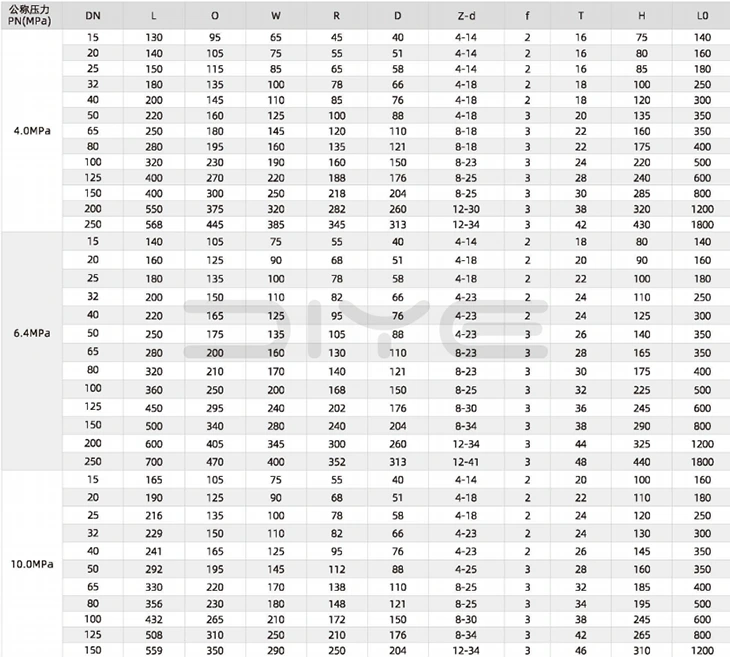

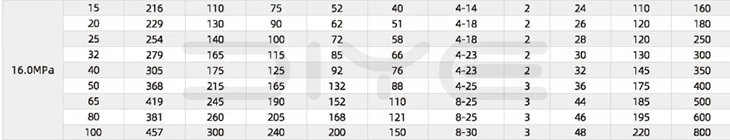

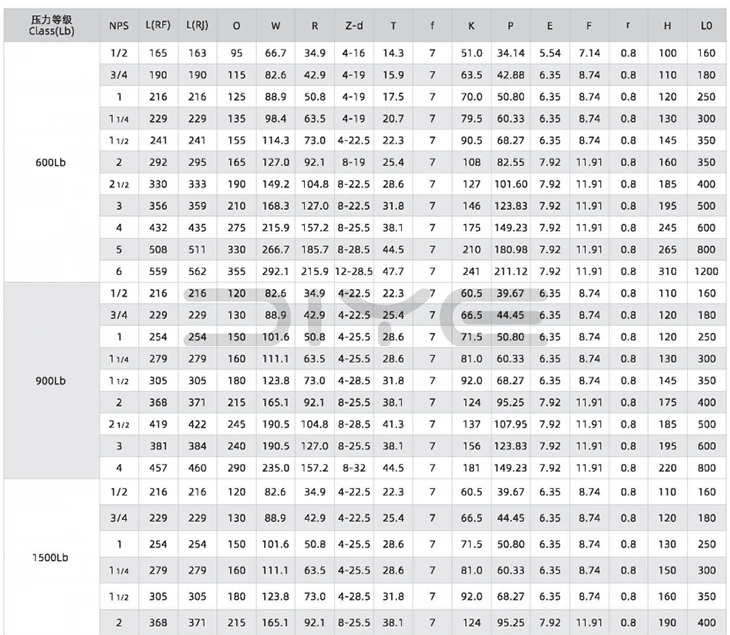

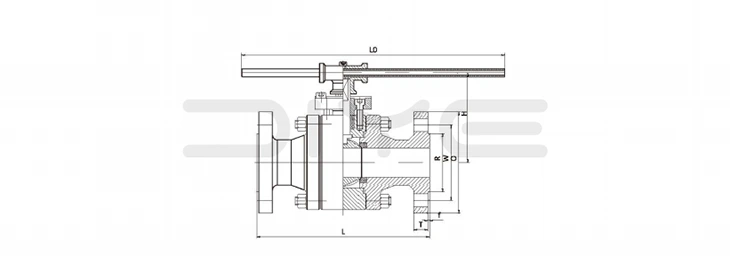

Технические параметры

Часто задаваемые вопросы

Вопрос: Может ли фланцевый шаровой кран высокого давления из кованой стали обеспечить нулевую утечку под высоким давлением?

A: В нем используется конструкция с двойным уплотнением, подходящая для условий работы при высоком давлении: ① Основное уплотнение: в нем используется комбинация встроенного эластичного седла клапана (PTFE/PPL/фторкаучук) и металлического жесткого уплотнения с уплотнительным кольцом позади седла клапана. Чем выше давление среды, тем сильнее седло клапана сжимает шар, обеспечивая двунаправленную нулевую утечку и отвечая стандарту API 6D «нулевая утечка»; ② Уплотнение штока клапана: используется нижний шток клапана + конструкция заднего уплотнения + многослойное уплотнительное уплотнение. Набивка изготовлена ​​из специального гибкого графита высокого давления или ПТФЭ, чтобы предотвратить утечку среды на штоке клапана и избежать скручивания и отсоединения штока клапана под высоким давлением; ③ Антистатическая/огнестойкая конструкция: некоторые модели оснащены встроенными антистатическими пружинами. При сгорании уплотнения временная герметизация может быть достигнута за счет контакта металл-металл, подходящего для условий работы с легковоспламеняющимися и взрывоопасными средами.

Вопрос: Каковы различия между конструкциями с плавающим шаром и фиксированным шаром фланцевого шарового крана высокого давления из кованой стали? Как выбрать по калибру?

A: ① Конструкция с плавающим шаром: обычно используется для малых калибров (DN10~DN50), шар не имеет фиксированной опоры, а уплотнение достигается путем прижатия шара к одностороннему седлу клапана под действием среднего давления. Он имеет простую конструкцию, небольшой крутящий момент открытия и закрытия и низкую стоимость, подходит для обычных условий работы с высоким давлением и малым расходом; ② Конструкция с фиксированным шаром: обычно используется для больших калибров (DN65~DN300), шар жестко поддерживается верхним и нижним стержнями клапана, без смещения во время открытия и закрытия, высокая устойчивость к давлению, подходит для условий работы с высоким давлением, большим расходом и частыми операциями, что может эффективно снизить риск износа и деформации стержня клапана. Компания Diye может изготовить конструкции с плавающим шаром или с фиксированным шаром в соответствии с потребностями клиента и условиями работы.

Вопрос: Каковы основные меры предосторожности при установке фланцевого шарового крана высокого давления из кованой стали в условиях работы под высоким давлением?

A: ① Фланцевое соединение: болты должны представлять собой специальные болты высокого давления, такие как 35CrMoA/A193-B7, и должен быть принят принцип «диагональной равномерной и поэтапной затяжки», чтобы избежать растрескивания корпуса клапана из-за неравномерной силы, а крутящий момент должен соответствовать стандартным правилам; ② Направление потока среды: убедитесь, что отметка направления потока на корпусе клапана соответствует направлению потока среды; нет ограничений направления потока полнопроходных шаровых кранов; ③ Условия установки: Избегайте воздействия солнечного света и дождя на открытом воздухе и очищайте трубопровод от загрязнений перед установкой, чтобы предотвратить закупорку сердечника шара; ④ Приемка испытаний под давлением: После установки необходимо провести испытание под давлением на месте. Испытательное давление воды в 1,5 раза превышает номинальное давление, а испытательное давление воздуха в 1,1 раза превышает номинальное давление. Его можно вводить в эксплуатацию только при отсутствии утечек.
