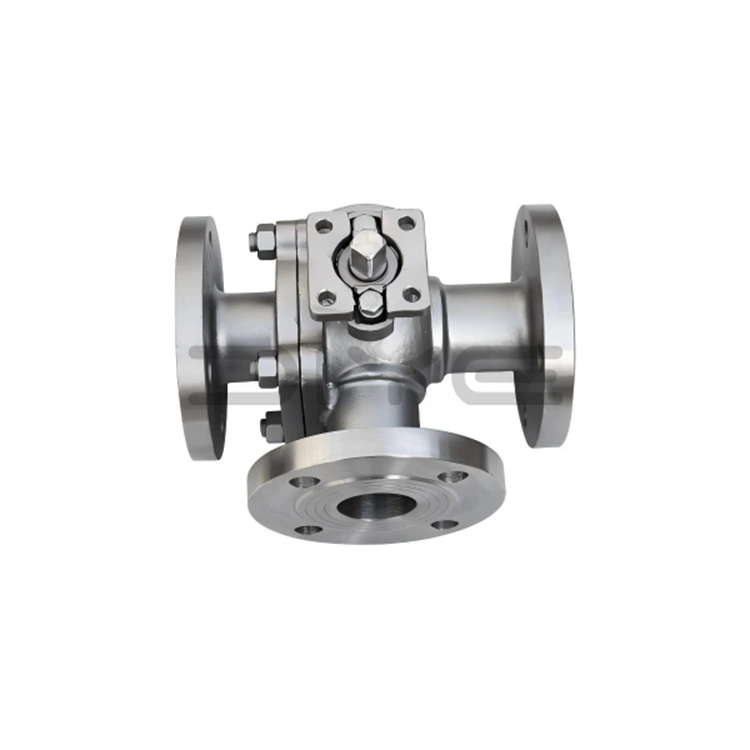

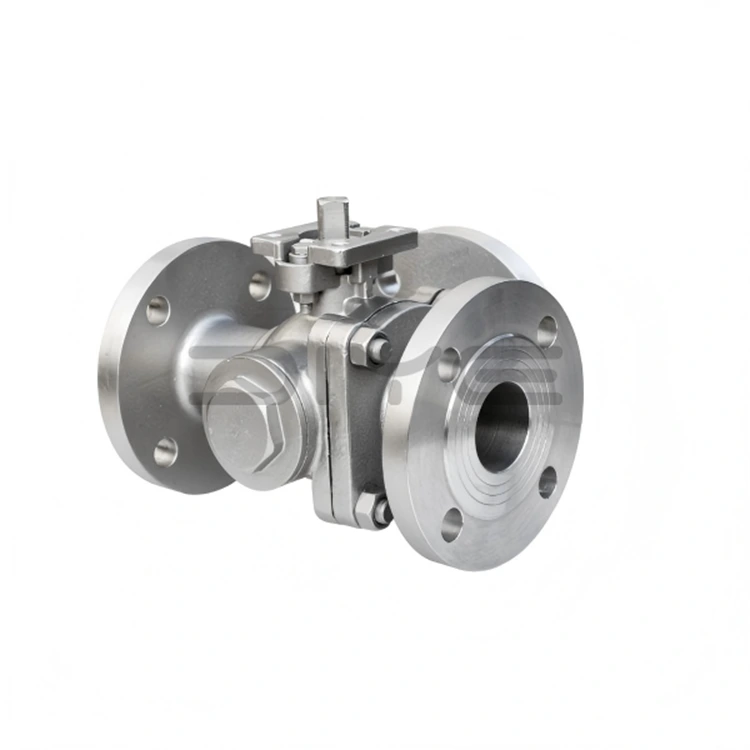

3-ходовые фланцевые шаровые краны из нержавеющей стали

3-ходовые фланцевые шаровые краны DIYE VALVE из нержавеющей стали — это высокопроизводительные промышленные клапаны, специально разработанные для регулирования расхода в сложных трубопроводах. Благодаря широким возможностям настройки они могут удовлетворить разнообразные потребности различных промышленных сценариев. В продуктах используется научный конструктивный дизайн в сочетании с высококачественными материалами и строгими производственными процессами, и они широко используются в химической, нефтяной и других отраслях промышленности, предоставляя надежные решения для отвода, слияния и переключения сред в трубопроводах.

Основные материалы и гарантия качества

3-ходовые фланцевые шаровые краны из нержавеющей стали изготовлены в основном из нержавеющей стали 304 или 316L, обладающей превосходной коррозионной стойкостью, устойчивостью к высоким температурам и давлению, что позволяет адаптировать их к различным суровым условиям работы. Уплотнения изготовлены из высококачественных материалов, таких как политетрафторэтилен (ПТФЭ) и полипропилен, тщательно отобранных и соответствующих международным промышленным стандартам. Все материалы, используемые в производстве, проверяются в соответствии с отраслевыми стандартами, такими как GB/T и API, а также доступны спектральные отчеты о материалах для обеспечения соответствия материалов и отслеживания качества.

Возможности настройки

Чтобы удовлетворить потребности различных инженерных проектов, DIYE VALVE поддерживает настройку трехходовых фланцевых шаровых кранов из нержавеющей стали по требованию. Нестандартные размеры, специальные каналы потока и различные стандарты фланцев могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика. Каналы потока по индивидуальному заказу также могут быть созданы на основе чертежей заказчика для решения особых задач управления потоком в сложных трубопроводах.

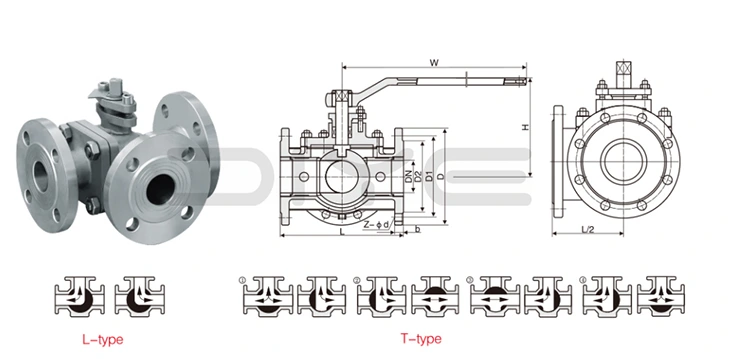

Детали канала потока LT

LT (канал потока) 3-ходовых фланцевых шаровых кранов из нержавеющей стали DIYE VALVE в основном делится на два типа, в обоих используется конструкция открытия и закрытия с поворотом на 90°. Расположение ручки четкое, переключение плавное, работа удобная и надежная, отвечающая сложным потребностям управления промышленными трубопроводами.

1. Проточный канал L-типа (LT-L)

В основном используется для перенаправления мультимедиа или однонаправленной коммутации. Шаровой сердечник имеет L-образную конструкцию со сквозными отверстиями, что позволяет управлять жидкостью по принципу «один вход, два выхода» или «два входа, один выход». Поворот ручки на 90° быстро меняет направление потока среды, не оставляя остатков среды, сводя к минимуму сопротивление потоку и повышая эффективность работы трубопровода.

Применимые сценарии: подходит для направления одной среды в два разных трубопровода или объединения двух сред в один трубопровод (одновременное объединение запрещено во избежание перекрестного загрязнения), например, разветвление трубопровода и распределение среды в промышленном производстве.

2. Проточный канал Т-типа (LT-T)

В основном используется для объединения, перенаправления или двунаправленного переключения мультимедиа. Шаровой сердечник имеет Т-образную конструкцию со сквозными отверстиями, что обеспечивает возможность гибкого управления по принципу «один вход, два выхода», «два входа, один выход» или «два входа, два выхода». Плавное переключение, герметичное уплотнение и одновременная подача двух совместимых сред делают его пригодным для управления разнонаправленным потоком в сложных трубопроводах.

Применимые сценарии: Подходит для многонаправленного переключения сред в сложных трубопроводах, таких как смешивание сред и реверсирование трубопроводов в химической и нефтяной промышленности.

Преимущества сотрудничества

Как производитель-источник, DIYE VALVE имеет достаточный запас и стабильные сроки поставки, что может удовлетворить потребности внешнеторговых заказов, складских запасов дистрибьюторов и поддержки крупных и средних инженерных проектов; предоставляет полный комплект экспортных документов и отчетов о проверках для обеспечения беспрепятственного таможенного оформления; при оптовых закупках предоставляются многоуровневые скидки; Он оснащен профессиональной технической командой и комплексным послепродажным обслуживанием, а также может предоставить клиентам техническую поддержку и консультации по решениям в любое время для достижения взаимной выгоды и взаимовыгодных результатов.

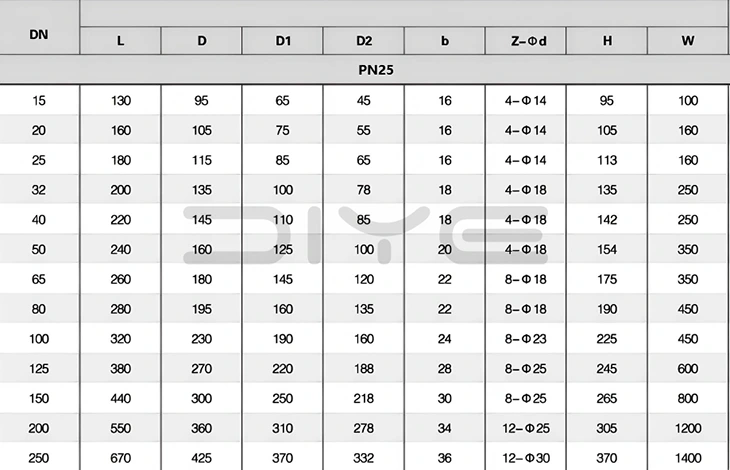

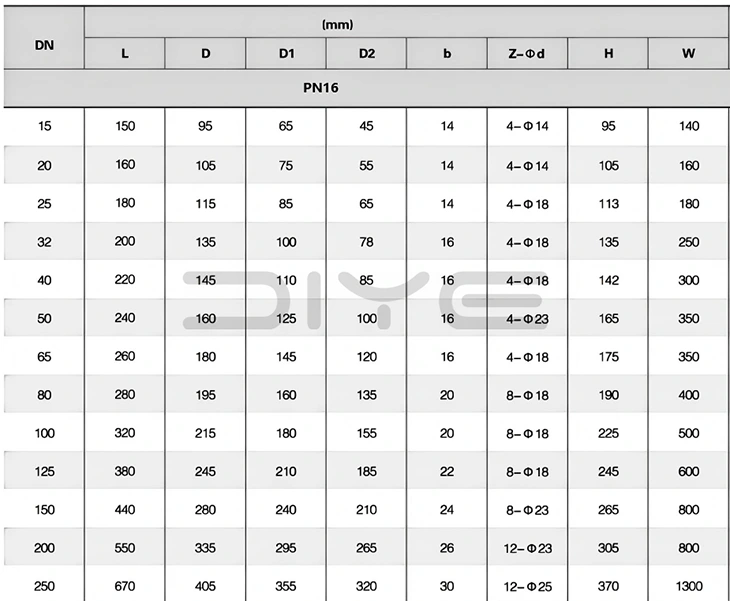

Технические параметры

Часто задаваемые вопросы

Вопрос: Каковы основные технические различия между схемами потока L-типа (LT-L) и T-типа (LT-T) трехходового фланцевого шарового крана из нержавеющей стали? Как сделать выбор?

Ответ: Основное различие заключается в функции потока и применимых сценариях:

1. Схема потока L-типа (LT-L): сердечник шара имеет сквозное отверстие L-образной формы. Он может осуществлять только одностороннее переключение «один вход, два выхода» или «два входа, один выход». Он не может одновременно объединить две среды (во избежание перекрестного загрязнения). Он обеспечивает низкое сопротивление потоку и отсутствие остатков, что делает его идеальным для простых сценариев отвода/слияния, таких как разветвление трубопровода и распределение среды.

2.Т-образная схема потока (LT-T): сердечник шара имеет Т-образное сквозное отверстие. Он обеспечивает гибкое двунаправленное переключение «один вход, два выхода», «два входа, один выход» или «два входа, два выхода». Он может одновременно объединять две совместимые среды, что делает его пригодным для разнонаправленного переключения и смешивания сред в сложных трубопроводах, например, в химической и нефтяной промышленности.

Ядро выбора: выберите L-тип для простой диверсии; выберите Т-тип для сложного слияния и разнонаправленного переключения.

Вопрос: Каковы технические требования для переключения между двумя схемами потока? Есть ли возможность глушения или среднего ченнелинга?

A: Технические требования к переключению: Для обоих типов рукоятку необходимо повернуть на 90° до фиксатора позиционирования, чтобы обеспечить полное включение сердечника шара на место, избегая полуоткрытого/полузакрытого состояния (которое может вызвать образование каналов среды и эрозию уплотняющей поверхности). Перед переключением рекомендуется перекрыть трубопровод среднего давления, чтобы уменьшить воздействие на сердечник шара.

Гарантия надежности: продукты Diye оснащены шариковыми сердечниками и седлами, изготовленными на станке с ЧПУ, что обеспечивает высокую точность установки и плавное переключение без заеданий. Уплотнительные поверхности прецизионно отшлифованы для обеспечения двунаправленного уплотнения с нулевой утечкой после полного переключения, что исключает образование каналов среды.

Вопрос: Можно ли настроить специальные схемы потока LT? Какие технические параметры необходимо предоставить?

О: Да, мы поддерживаем настройку эксклюзивных схем потока LT. Должны быть предусмотрены следующие основные технические параметры:

1. Номинальный диаметр трубопровода и стандарт фланца.

2. Тип среды, давление и температура.

3. Особые требования к потоку (например, «три входа, один выход» или «один вход, три выхода»).

4.Размеры места для установки.

5. Требования к материалам.
