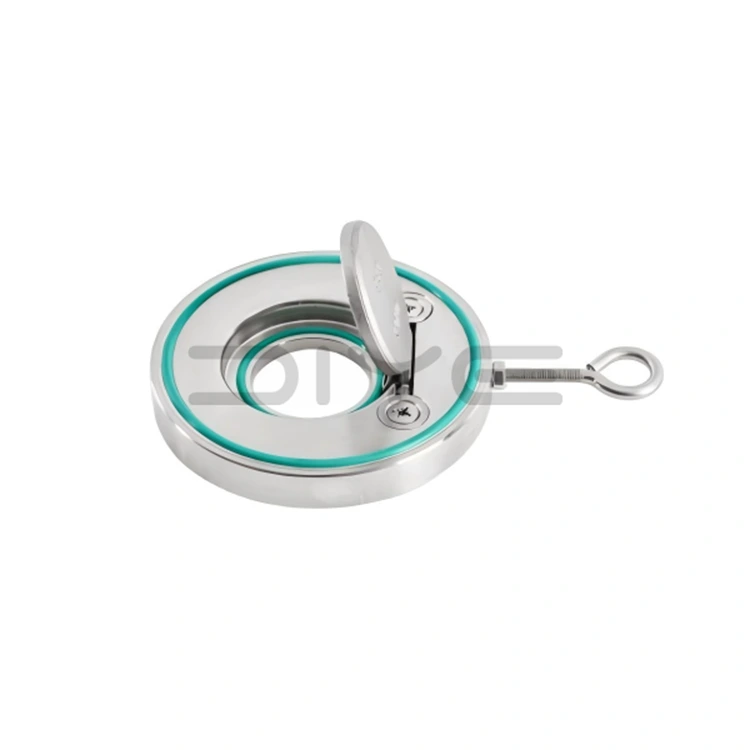

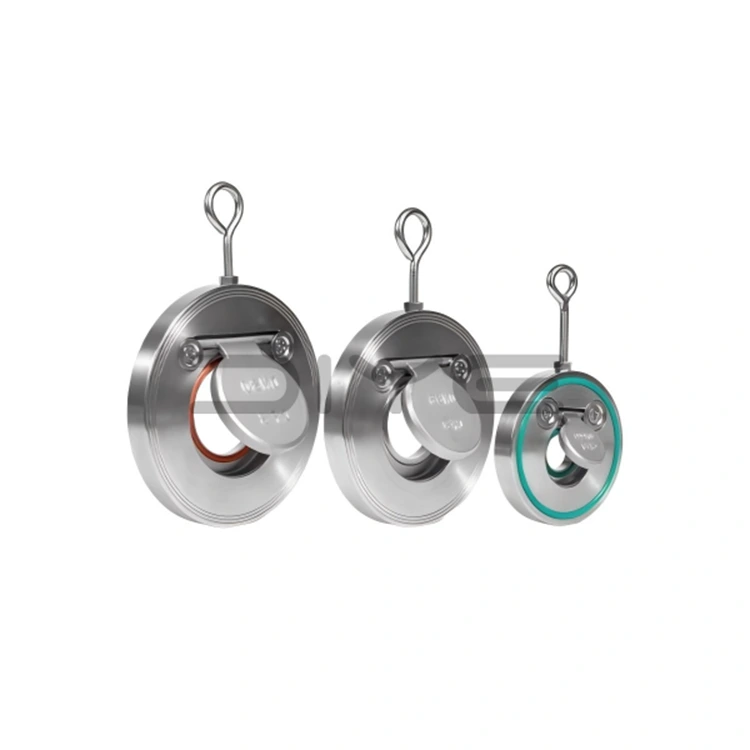

H74 Однодисковый обратный клапан

Однодисковый обратный клапан DIYE VALVE H74 имеет ультратонкую и компактную конструкцию пластинчатого типа, а его основными преимуществами являются легкая конструкция и эффективная работа. Этот клапан не требует дополнительных фланцев и может быть зажат непосредственно между двумя фланцами для соединения, что значительно экономит место для установки и снижает затраты на материалы. Гладкая конструкция внутренних каналов потока сводит к минимуму сопротивление потоку, обеспечивая эффективную передачу среды и снижая потребление энергии.

Однодисковый обратный клапан H74 представляет собой однодисковый поворотный клапан. Клапан автоматически открывается в зависимости от движения среды вперед. Когда насос останавливается или возникает обратный поток, он быстро закрывается под действием веса тарелки клапана и внутренней пружины. Такая конструкция обеспечивает плавное открытие и закрытие, сводит к минимуму воздействие гидроудара и надежно предотвращает обратный поток, защищая насос и последующее оборудование.

Система уплотнений и адаптируемость к применению

DIYE VALVE предлагает два высокоэффективных метода уплотнения для модели H74, подходящих для различных условий эксплуатации:

1. Мягкое уплотнение (EPDM/NBR)

Обеспечивает нулевую утечку, подходит для систем очистки воды при температуре окружающей среды, систем отопления, вентиляции и кондиционирования воздуха и трубопроводов для неагрессивных жидкостей общего назначения.

2. Металлическое жесткое уплотнение (нержавеющая сталь 304/316).

Обладает превосходной устойчивостью к высоким температурам и высокому давлению, идеально подходит для паровых систем и сценариев передачи высокотемпературных сред.

Однодисковый обратный клапан H74 изготовлен с использованием высококачественных материалов, таких как нержавеющая сталь 304 и 316L, что делает его пригодным для различных сред, включая воду, масло, растворы слабых кислот и щелочей, а также морскую воду. Он отличается превосходной коррозионной стойкостью и долговечностью.

Гарантия качества и возможности индивидуальной настройки

Каждый однодисковый обратный клапан DIYE VALVE H74 изготавливается с точностью в соответствии со строгими национальными и отраслевыми стандартами. Мы осуществляем строгий контроль качества на протяжении всего производственного процесса, чтобы обеспечить высокую точность посадки диска клапана и плавное вращение соединительных штифтов. Каждый продукт перед отправкой с завода проходит комплексные заводские испытания под давлением, что гарантирует стабильную работу и долгосрочную надежность.

Мы регулярно ведем инвентаризацию стандартных спецификаций, а также предоставляем профессиональные услуги по нестандартной настройке для удовлетворения индивидуальных потребностей клиентов. Благодаря стабильному качеству продукции и гибким возможностям поставок DIYE VALVE завоевала признание клиентов во всем мире, успешно продвигая высочайшее качество китайского производства на международный рынок клапанов.

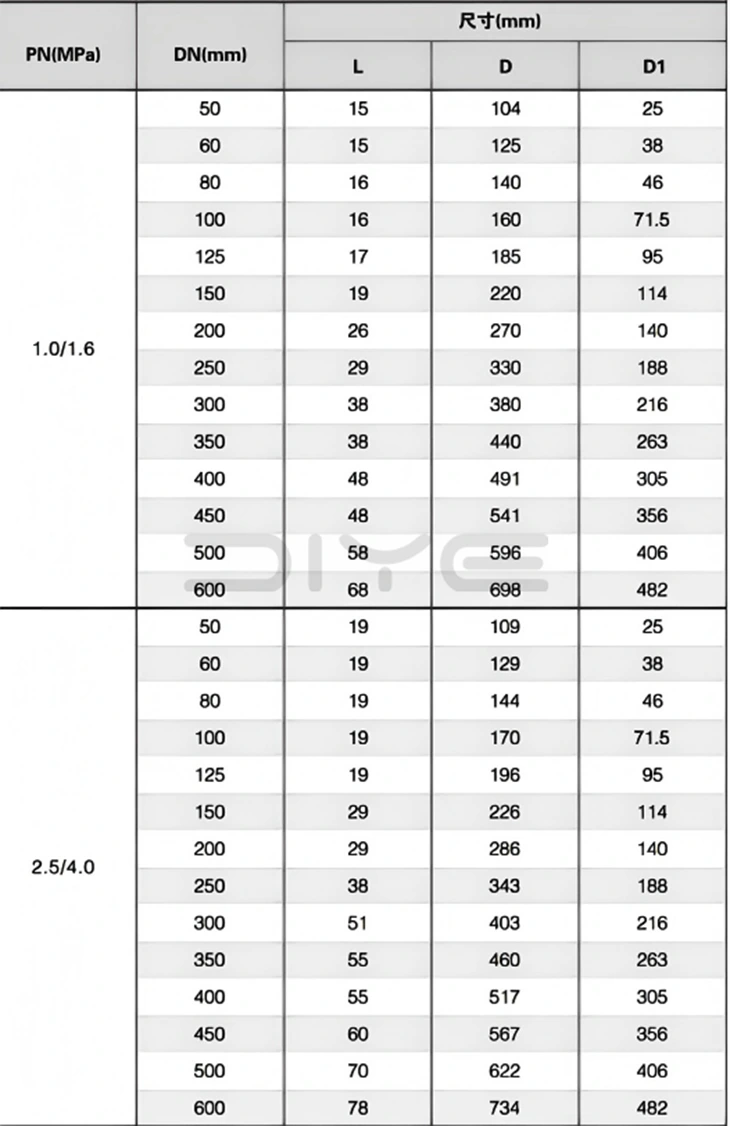

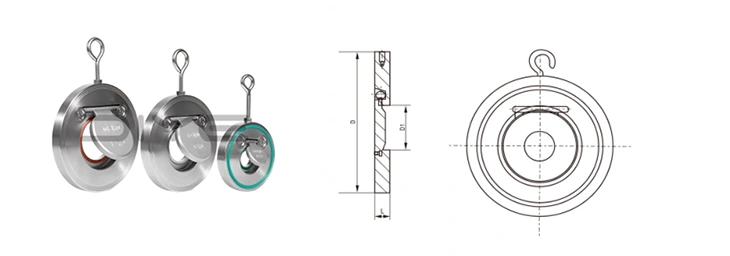

Технические чертежи

Промышленные приложения

Однодисковый обратный клапан H74 широко используется во многих отраслях промышленности:

1. Системы водоснабжения и водоотведения

2. Трубопроводы противопожарной защиты

3. Энергетические объекты

4. Химическая перерабатывающая промышленность

5. Промышленное оборудование для очистки воды

6. Системы отопления, вентиляции и кондиционирования воздуха (HVAC)

7. Нефтехимическое машиностроение

8. Морская инженерия

Благодаря своим превосходным характеристикам, компактному дизайну и надежному качеству серия DIYE VALVE H74 стала предпочтительным решением для контроля жидкости в современных трубопроводных системах во всем мире.
