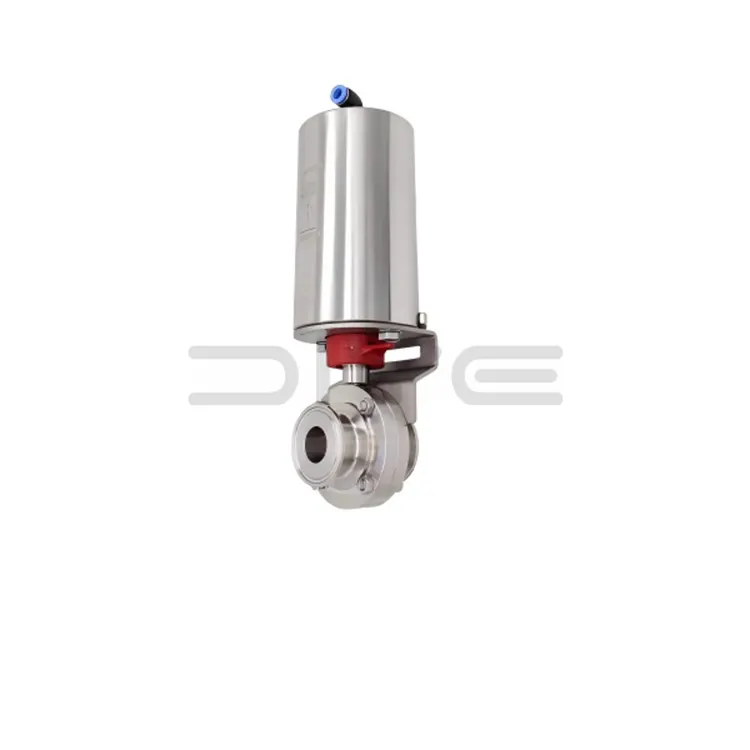

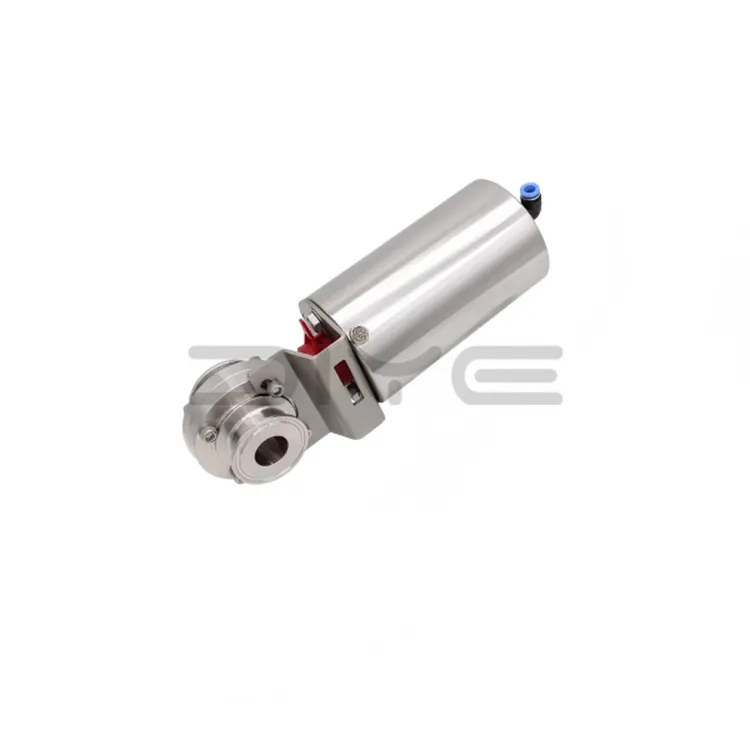

Санитарный дроссельный клапан с пневматическим управлением

Санитарный дроссельный клапан с пневматическим управлением DIYE VALVE разработан и изготовлен на нашем заводе независимо. Это высокопроизводительный основной компонент управления для сценариев автоматизированного производства в системах трубопроводов для санитарных жидкостей. Изготовленный в Китае, этот продукт соответствует строгим стандартам контроля качества, сочетает в себе передовые технологии пневматического управления и санитарную конструкцию, отвечая строгим гигиеническим требованиям пищевой, фармацевтической и биологической промышленности.

В качестве основного источника питания в клапане используется пневматический привод, который идеально сочетается с корпусом санитарного дроссельного клапана. Оно обеспечивает быстрое, удаленное и автоматическое открытие и закрытие среды, повышая эффективность и стабильность работы трубопровода. Его конструкция без мертвых углов предотвращает остатки среды и рост бактерий, надежная герметизация обеспечивает нулевую утечку среды, а ее способность быстрого реагирования адаптируется к потребностям динамической настройки автоматизированных производственных линий, полностью соответствуя требованиям санитарной промышленности CIP (очистка на месте) и SIP (стерилизация на месте).

Основной принцип работы

Пневматический привод санитарного дроссельного клапана с пневматическим приводом приводит в движение шток клапана, вращая диск клапана, открывая и закрывая клапан. Когда воздух попадает на одну сторону привода, он толкает поршень, заставляя шток клапана вращаться, завершая действие открытия и закрытия. В зависимости от конструкции привода он доступен в двух режимах: двойного и одностороннего действия.

- Привод двойного действия: попеременный впуск и выпуск воздуха с обеих сторон обеспечивает вращение диска клапана вперед и назад. Подходит для сценариев, требующих частого открытия и закрытия, обеспечивает стабильную работу и высокую адаптируемость.

- Привод одностороннего действия: приводится в действие воздухозаборником с одной стороны, другая сторона опирается на силу пружины для автоматического сброса при прекращении подачи воздуха. Это обеспечивает безопасную эксплуатацию трубопровода и позволяет избежать потенциальных угроз безопасности в случае отказа системы подачи воздуха.

Кроме того, угол открытия и закрытия клапана можно гибко регулировать с помощью привода. Некоторые модели поддерживают бесступенчатую регулировку от 0° до 90°, обеспечивая как базовое управление открытием и закрытием трубопровода, так и потребности в точном регулировании расхода, адаптируясь к различным сценариям добычи.

Дополнительные пневматические приводы и аксессуары

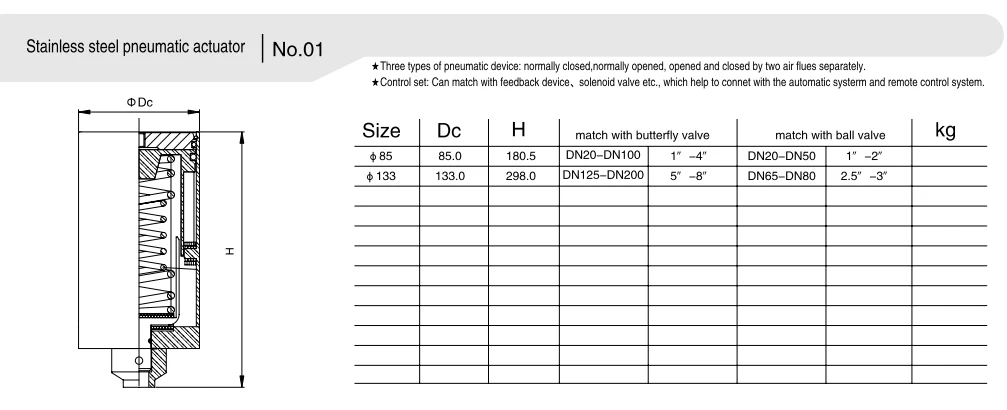

1. Дополнительные пневматические приводы.

- Привод одностороннего действия: оснащен функцией пружинного сброса, он автоматически возвращается в исходное положение при прекращении подачи воздуха, обеспечивая высокую степень защиты и подходит для сценариев с высокими требованиями безопасности.

- Привод двойного действия: приводится в действие двойными источниками воздуха, обеспечивая плавное и стабильное открытие и закрытие, а также высокую долговечность. Подходит для сценариев высокочастотной эксплуатации, таких как непрерывные производственные линии.

2. Подходящие аксессуары

- Пневматический тройник: состоит из фильтра, редукционного клапана и лубрикатора. Он фильтрует примеси в подаваемом воздухе, стабилизирует давление воздуха, смазывает привод, продлевает срок службы и обеспечивает стабильную работу клапана.

- Электромагнитный клапан: управляет подачей воздуха, обеспечивая дистанционное открытие и закрытие клапана, облегчая интеграцию с центральной системой управления и улучшая автоматизацию.

- Датчик положения: обеспечивает обратную связь в режиме реального времени о состоянии открытия и закрытия клапана, что позволяет осуществлять мониторинг в реальном времени с помощью центральной системы управления и обеспечивает контролируемые производственные процессы.

- Концевой выключатель: предотвращает перебег диска клапана, предотвращая механические повреждения и защищая конструкцию клапана.

- Механизм маховика: используется для аварийного ручного управления; позволяет открывать и закрывать клапан даже в случае сбоя подачи воздуха, обеспечивая непрерывность производства.

О DIYE КЛАПАН

Являясь профессиональным производителем и поставщиком сантехнических поворотных дисковых затворов с пневматическим приводом китайского производства, компания DIYE VALVE обладает полной системой исследований и разработок, производства, продаж и послепродажного обслуживания, стремясь предоставлять высококачественную продукцию и внимательное обслуживание клиентов по всему миру.

У нас есть профессиональная внешнеторговая и техническая команда, свободно владеющая английским, русским, арабским и другими языками, которая обеспечивает круглосуточную онлайн-поддержку для ответов на вопросы, касающиеся выбора продукции, установки, ввода в эксплуатацию и обслуживания, а также предлагает многоязычные руководства по установке и техническому обслуживанию. Наш завод осуществляет строгий процесс контроля качества, строго контролируя каждый этап от выбора сырья до поставки продукции, гарантируя, что каждый клапан соответствует высоким стандартам качества.

Чтобы решить проблемы с закупками запасных частей, с которыми сталкиваются зарубежные клиенты, мы поставляем часто используемые запасные части, такие как уплотнения, пневматические тройные блоки и электромагнитные клапаны, что значительно сокращает логистические циклы и снижает затраты на закупки. Мы также предлагаем 12-месячную гарантию на весь клапанный блок и 6-месячную гарантию на уязвимые части. В течение гарантийного периода неисправности, не вызванные человеком, будут устраняться бесплатно, что полностью гарантирует удобство использования для зарубежных клиентов.

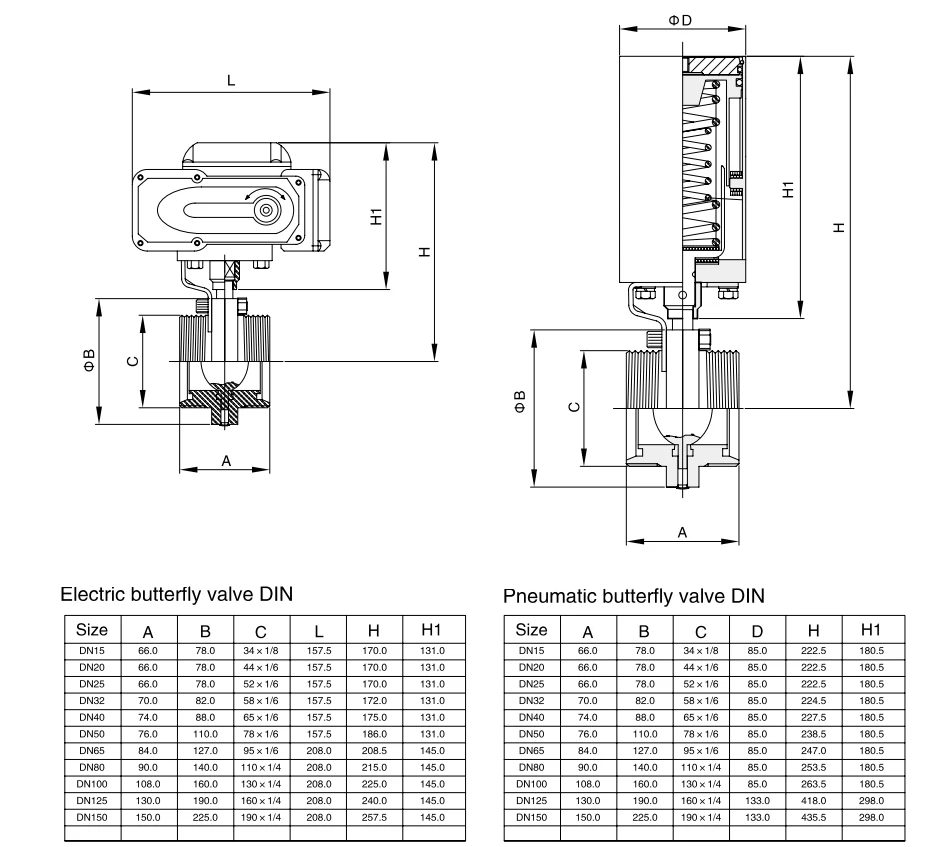

Технические параметры

Часто задаваемые вопросы

Вопрос: Какие типы пневматических приводов доступны для сантехнических пневматических дроссельных заслонок и как их выбрать?

A: Основными типами являются пневматические приводы одностороннего и двойного действия, выбранные на основе требований безопасности и частоты срабатывания в условиях работы: ① Привод двойного действия: приводимый в действие двойными источниками воздуха, клапан открывается и закрывается стабильно с быстрым откликом, подходит для обычных санитарных условий труда с автоматическими производственными линиями и высокочастотными операциями и должен быть оборудован внешним источником воздуха для управления включением-выключением; ② Привод одностороннего действия: с пружинным возвратом, приводимый в действие воздухозаборником с одной стороны и автоматически возвращающийся в исходное положение (открытие/закрытие) после потери воздуха, он обладает высокими характеристиками безопасности и защиты, подходит для санитарных условий работы с высоким риском, когда среда является легковоспламеняющейся, токсичной и коррозионной, и может эффективно избежать рисков безопасности трубопровода после отказа источника воздуха.

Вопрос: Какие аксессуары необходимы для санитарных пневматических дроссельных заслонок? Какова функция основных аксессуаров?

A4: Базовые обязательные A: аксессуары + дополнительные аксессуары по мере необходимости. Основные аксессуары и их функции: ① Тройной пневматический блок (фильтр + редукционный клапан + устройство масляного тумана): обязателен, фильтрует примеси источника воздуха, стабилизирует давление подачи воздуха, смазывает внутренние части привода и продлевает срок службы привода; ② Электромагнитный клапан: опционально, дистанционно управляет включением и выключением источника воздуха, осуществляет автоматическое и централизованное открытие и закрытие клапана и подходит для подключения к центральной системе управления; ③ Устройство обратной связи по положению: дополнительная обратная связь в режиме реального времени о состоянии открытия и закрытия клапана (открыт/закрыт/нейтраль), что облегчает удаленный мониторинг работы трубопровода; ④ Механизм маховика: опционально, клапаном можно управлять вручную при выходе из строя источника воздуха, что подходит для аварийных условий работы; ⑤ Концевой выключатель: опционально, предотвращает чрезмерное вращение диска клапана и защищает корпус клапана и уплотнения.

Вопрос: Каковы требования к давлению источника воздуха для санитарно-пневматических дроссельных заслонок? Может ли он адаптироваться к нестандартному источнику воздуха на объекте?

A: Обычное адаптивное давление источника воздуха составляет 0,4–0,8 МПа, что является стандартным промышленным давлением воздуха и подходит для большинства условий подачи воздуха на объекте; если источник воздуха на объекте имеет нестандартное давление (ниже 0,4 МПа или выше 0,8 МПа), может быть предусмотрен индивидуальный адаптивный пневматический привод, а также может быть оборудован редукционный/бустерный клапан для регулировки давления воздуха для обеспечения нормального открытия и закрытия клапана без дополнительной трансформации локальной системы подачи воздуха.
