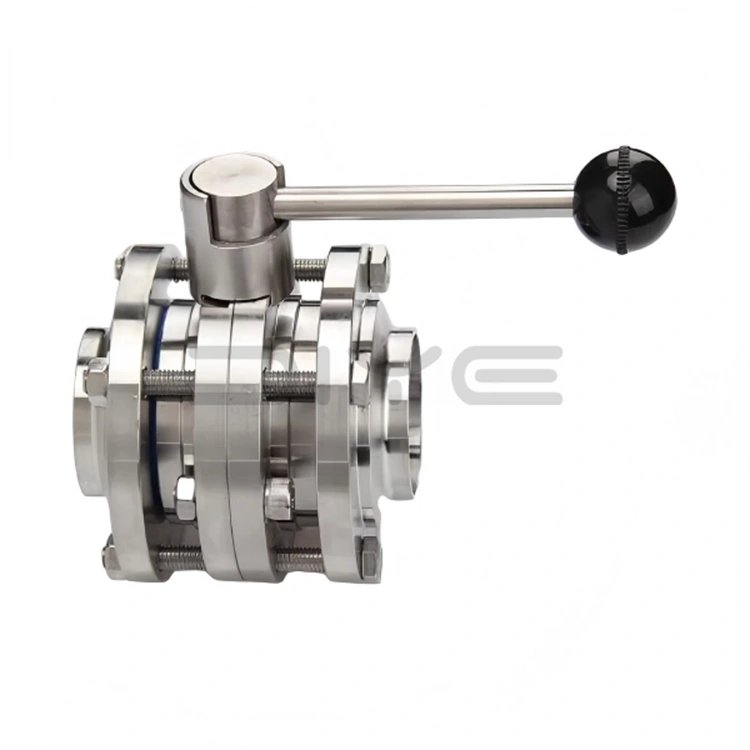

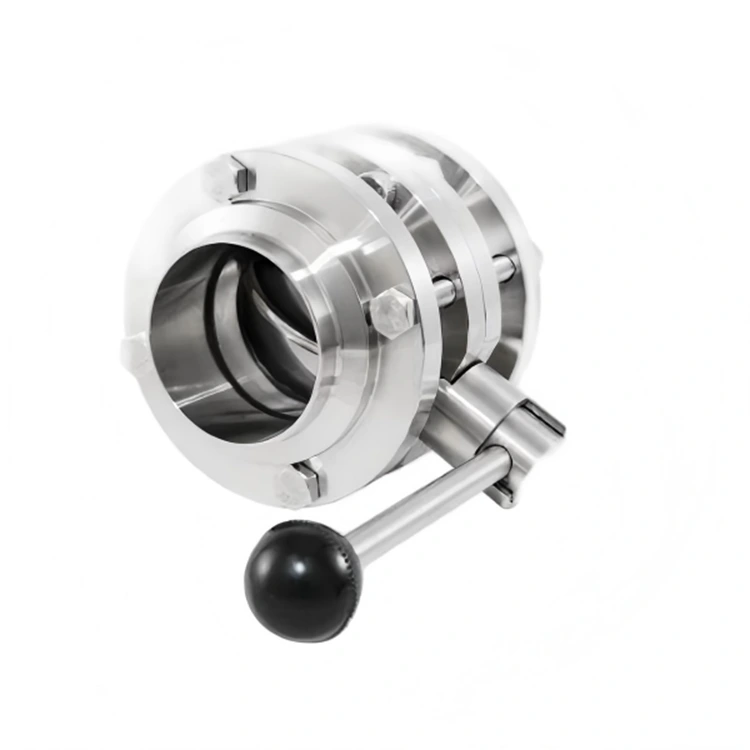

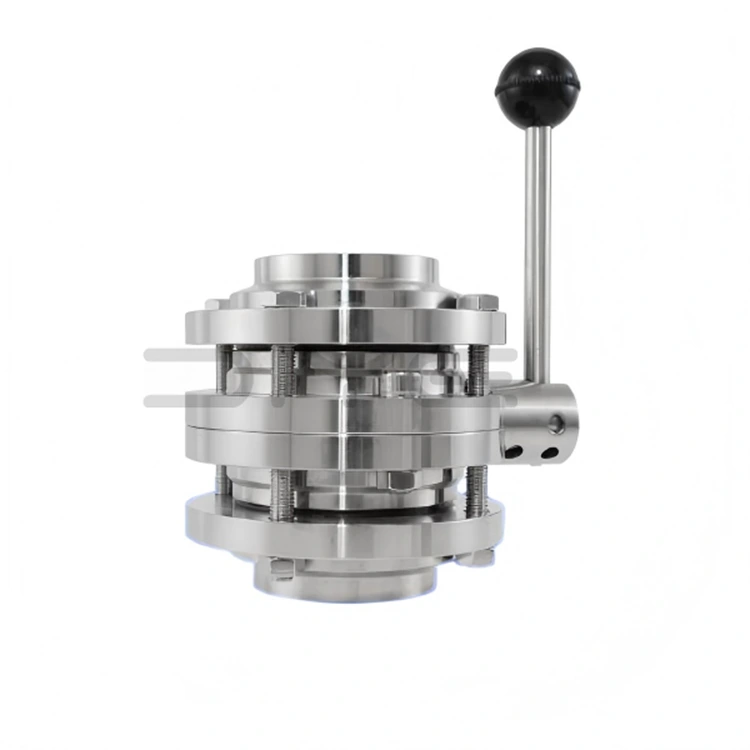

Санитарный трехсекционный дроссельный клапан

Санитарный трехкомпонентный дисковый затвор имеет классическую разделенную трехкомпонентную конструкцию, состоящую из центрального корпуса клапана, двух соединительных фланцев или зажимов с обеих сторон, а также внутреннего диска клапана, штока и уплотнений. По сравнению со встроенными дроссельными клапанами его самым большим преимуществом является полная разборка. Обслуживание и очистка не требуют разборки всего трубопровода; простое ослабление зажимов или болтов на обоих концах позволяет провести тщательную очистку, дезинфекцию и замену уязвимых частей, что значительно сокращает время простоя и затраты на техническое обслуживание.

Точное производство и стандарты гигиены

В санитарном трехкомпонентном поворотном клапане используется высокоточная технология обработки с ЧПУ с использованием нержавеющей стали премиум-класса SUS304 (1.4301) или SUS316L (1.4404) с допусками обработки в пределах ±0,01 мм. Как внутренняя, так и внешняя поверхности отполированы до зеркального блеска, шероховатость внутренней стенки составляет Ra≤0,4 мкм (при необходимости точность может быть увеличена), что исключает санитарные мертвые углы. Он соответствует стандартам GMP и EHEDG и поддерживает онлайн-очистку CIP и высокотемпературную паровую стерилизацию SIP.

Превосходные материалы и характеристики уплотнения

1. Материал корпуса/диска клапана: нержавеющая сталь SUS304 или SUS316L, устойчивая к коррозии и долговечная.

2. Материал уплотнения: сертифицированный FDA пищевой EPDM, силикон (SI) или ПТФЭ, обработанный с высокой точностью для обеспечения идеального уплотнения.

3. Степень герметизации: класс VI, двунаправленная нулевая утечка, исключает утечку среды и перекрестное загрязнение.

4. Обработка поверхности: электролитическая или механическая полировка, Ra≤0,8 мкм (до Ra≤0,4 мкм), легко чистится и не оставляет следов.

Технические параметры и услуги по настройке

1. Номинальный диаметр: DN10~DN150 (1/2"~6").

2. Номинальное давление: PN10/16 (1,0/1,6 МПа).

3. Рабочая температура: -30℃～+150℃ (в зависимости от материала уплотнения).

4. Метод работы: Ручная многопозиционная ручка (поворот на 90° для открытия и закрытия, регулируемый поток); дополнительный пневматический/электрический привод для автоматического управления

5. Способ подключения: зажим, фланец, резьба (настраиваемый)

6. Стандарты: Соответствует 3A, DIN, SMS, ISO, IDF, GB/T 2238.

Гарантия качества

Являясь надежным производителем сантехнических трехкомпонентных поворотных дисковых затворов в Китае, DIYE VALVE строго контролирует весь производственный процесс: сырье подвергается спектральному анализу по прибытии, а готовая продукция проходит испытания под давлением, испытания на герметичность и проверку чистоты перед отправкой со склада, чтобы обеспечить стабильную и надежную работу продукции.

Индивидуальные решения

Мы предлагаем индивидуальные услуги, охватывающие нестандартные размеры, особую точность полировки и индивидуальные методы соединения. Наша команда инженеров объединит потребности клиентов для предоставления индивидуальных решений, соответствующих международным стандартам.

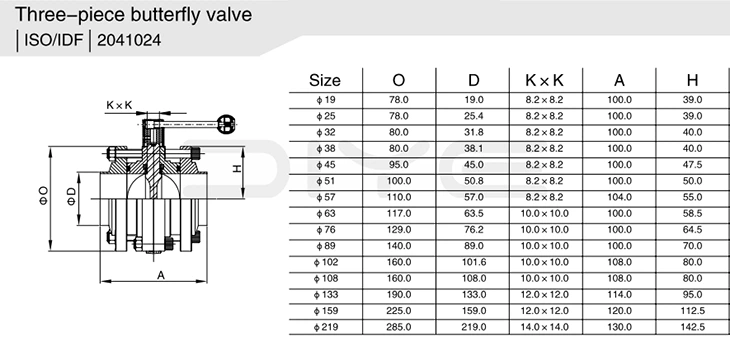

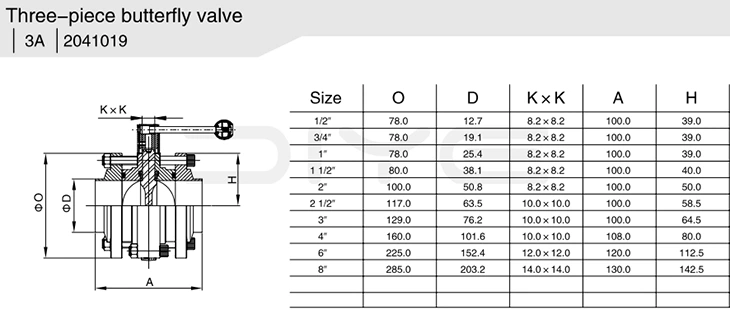

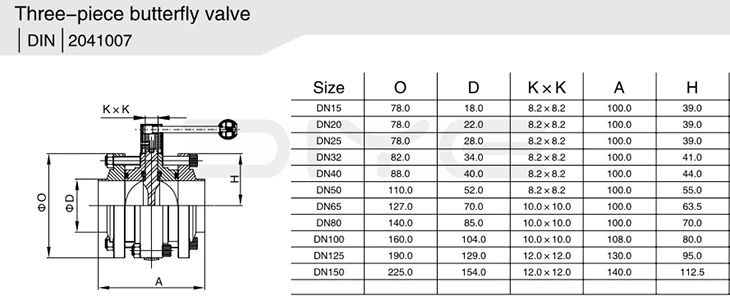

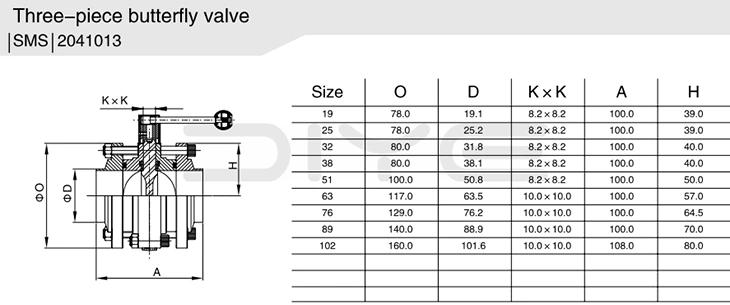

Технические параметры
