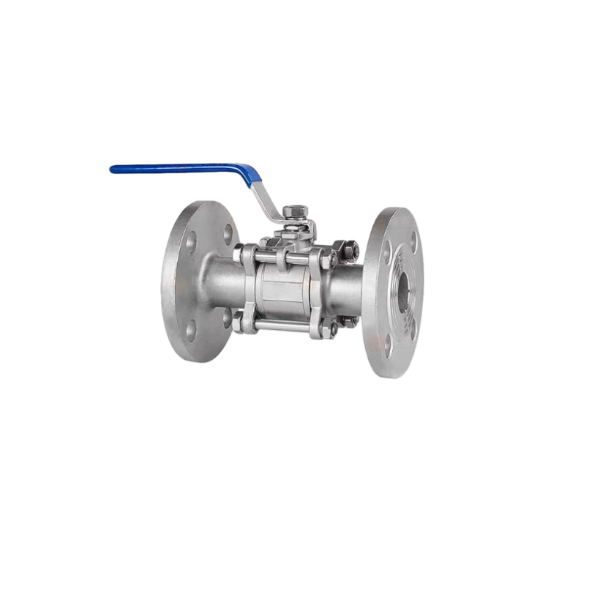

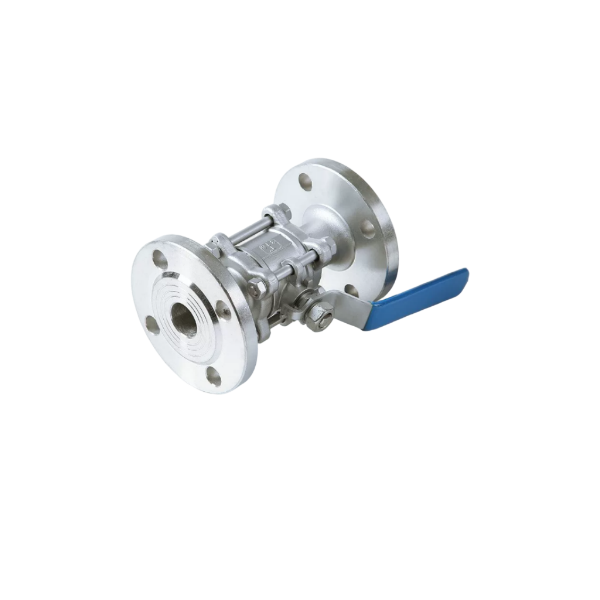

Фланцевый шаровой кран из нержавеющей стали, 3 шт.

Введение продукта

Трехсоставной фланцевый шаровой кран из нержавеющей стали имеет кованый корпус из нержавеющей стали SS304/SS316L, обработанный на станке с ЧПУ. Фланцевые концы обеспечивают легкую сборку с промышленными трубопроводами. Этот полнопроходной клапан, оснащенный противовыбросовым штоком и уплотнением седла из ПТФЭ, сводит к минимуму потери среднего давления. Он использует стандартную монтажную площадку ISO5211, доступную для ручного управления рычагом или оснащенную пневматическими и электрическими приводами для дистанционного автоматического управления. Широко экспортируется для перекрытия жидкости в трубопроводных системах химической, водоочистной, нефтегазовой и пищевой промышленности.

Принцип работы

Трехкомпонентный фланцевый шаровой кран регулирует поток жидкости посредством поворота шара на 90° вокруг оси штока. На шаре выполнено сквозное отверстие. Когда отверстие совпадает с направлением трубопровода, жидкость проходит свободно. После поворота на 90 градусов твердая сторона шара прижимается к седлу, блокируя поток. Разъемный корпус, состоящий из трех частей, заключает в себе шар и уплотнительные детали. Шток приводит в движение шар. Плотный контакт между шаром и седлом обеспечивает герметичное уплотнение для открытия или перекрытия среды трубопровода.

Преимущества

1.Разъемная конструкция, состоящая из трех частей, позволяет осуществлять встроенный осмотр и замену уплотнений, не снимая весь клапан с трубопровода, что значительно снижает затраты на техническое обслуживание.

2.Фланцевое соединение обеспечивает высокое номинальное давление и стабильное соединение труб; клапан остается зафиксированным при разборке трубопровода.

3.Корпус из кованой нержавеющей стали обеспечивает превосходную коррозионную стойкость и увеличенный срок службы в агрессивных средах.

4.Полнопроходная конструкция снижает сопротивление потоку и предотвращает накопление отложений.

5.Надежное уплотнение при низком рабочем моменте; совместим с автоматическими приводами для дистанционного управления.

6.Модульная структура обеспечивает хорошую взаимозаменяемость запасных частей и соответствует требованиям сертификации для зарубежных экспортных проектов.

Технические параметры

Часто задаваемые вопросы

В1: Какие материалы доступны для этого трехкомпонентного фланцевого шарового крана?

A: Стандартный материал корпуса — нержавеющая сталь SS304 и SS316L. Шар и шток также изготовлены из нержавеющей стали. Материал седла в стандартной комплектации — ПТФЭ; PFA не является обязательным для суровых коррозионных условий работы.

В2: В каком диапазоне давления и температуры может работать клапан?

A: Рабочее давление: PN16/PN25/Class150/Class300 опционально. Седло из ПТФЭ позволяет работать при температуре от -20℃ до 180℃. Фактический диапазон зависит от выбора среды и уплотнения.

В3: Может ли клапан быть оснащен пневматическими или электрическими приводами?

А: Да. Он построен на стандартной монтажной платформе ISO5211. Ручную рукоятку можно заменить пневматическим приводом (одинарного/двойного действия) или электроприводом для дистанционного автоматического управления.
