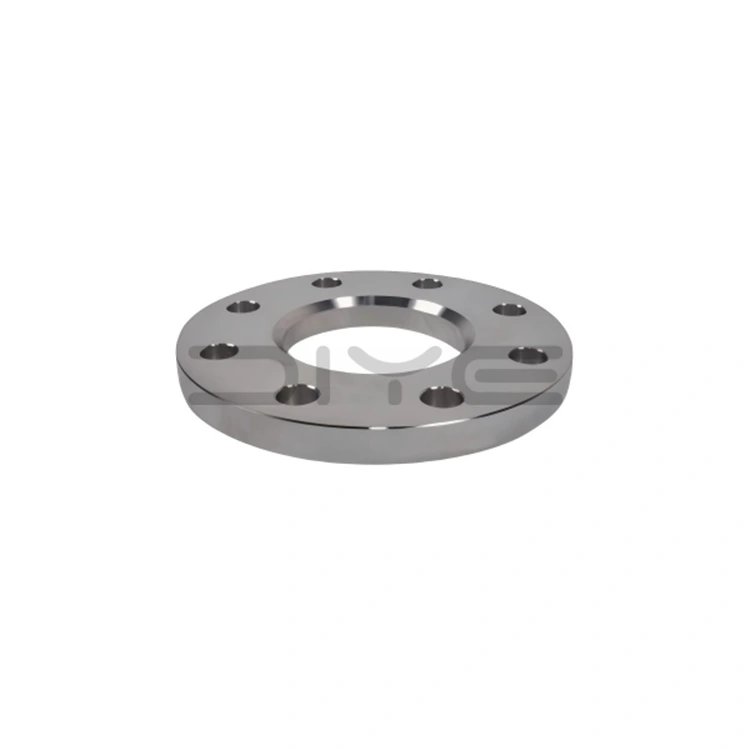

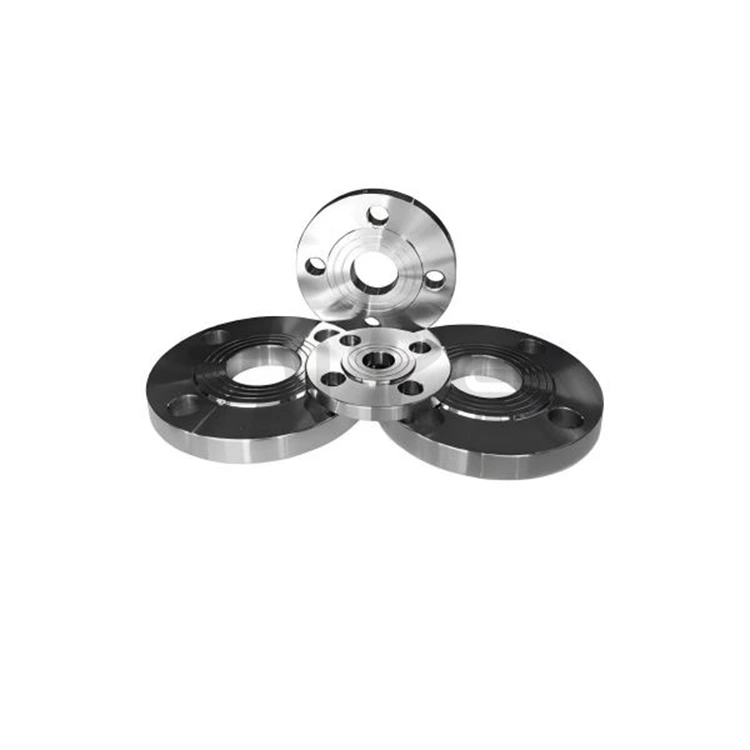

ГОСТ 12820-80 Фланец.

Наш фланец ГОСТ 12820-80 производится на основе двух основных стандартных систем ГОСТ, образующих полную техническую систему, совместимую как с традиционными российскими спецификациями трубопроводов, так и со спецификациями трубопроводов нового поколения:

1. ГОСТ 12820-80: Классический стандарт специально для стальных накидных фланцев среднего и низкого давления, подходящих для PN 0,1–2,5 МПа, DN10–1600, преимущественно оснащенных уплотнительными поверхностями RF/FF, широко используемых в обычных коммунальных и общепромышленных трубопроводах.

2. ГОСТ 33259-2015: Новый универсальный стандарт, заменяющий старый стандарт, охватывающий все номинальные давления (PN1–250) и все типы фланцев, включая надвижные, приварные, свободные фланцы и глухие фланцы, отвечающие потребностям различных проектов, работающих под высоким давлением.

Основные параметры продукта

1. Диапазон давления и диаметра

- Номинальное давление (PN): 6 уровней (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), охватывающих условия эксплуатации от 0,1 до 2,5 МПа.

- Номинальный диаметр (DN): DN10–1600 (½–64 дюйма), соответствующий спецификациям основных промышленных трубопроводов.

2. Тип уплотнительной поверхности

- Стандартный тип: RF (выступающая поверхность, тип 02) с ватерлинией, шероховатость Ra≤3,2 мкм; FF (плоская поверхность, тип 01) заподлицо с плоскостью фланца.

- Дополнительные типы: MFM (выступающая поверхность), TG (гребень и паз), подходят для работы в агрессивных средах с высоким давлением.

3. Выбор материала

Использует основные российские стандарты и международные эквивалентные материалы, соответствующие ГОСТ 12816-80:

- Нержавеющая сталь: 08Х18Н10 (304), 10Х17Н13М2Т (316Л), 12Х18Н10Т (321);

- Углеродистая сталь: Ст20, Ст35; Низколегированная сталь: 16Mn.

Производство и гарантия качества

1. Производственный контроль

- Точность размеров, включая внешний диаметр, внутренний диаметр, расстояние между центрами болтовых отверстий, толщину и высоту уплотняющей поверхности, строго соответствует стандартным таблицам;

- Усовершенствованные процессы обработки и ковки с ЧПУ обеспечивают стабильную производительность продукта и высокую стабильность.

2. Проверка качества

- Полный осмотр изделия: визуальный осмотр, измерение размеров и гидростатическое испытание давлением, превышающим номинальное в 1,5 раза;

- Полная сертификация: для каждой партии предоставляется сертификат материала ГОСТ, сертификация EAC и отчет о проверке качества.

Тип фланца:

1.01: Фланец плоский (тип сердечника ПЛ, ГОСТ 12820-80)

2. 02: Раструбный фланец (SO)

3. 03: Свободный фланец (LJ)

4. 04: Свободный стыковый фланец (LJ)

5.05: Фланец стыковый (WN по ГОСТ 12821-80)

6. 06: Глухой фланец (BL)

Услуги по настройке и поддержке:

1. Нестандартная настройка: размер, материал и уплотнительная поверхность могут быть изготовлены по индивидуальному заказу в соответствии с проектными чертежами;

2. Комплексная поставка: обеспечивает соответствие крепежа и пломб ГОСТ, упрощая процесс закупок и обеспечивая совместимость;

3. Адаптируемость к рынку: Продукция полностью соответствует стандартам рынка России и стран СНГ, подходит для долгосрочных проектов и внешнеторгового сотрудничества.

Фланец DIYE VALVE ГОСТ 12820-80 сочетает в себе профессиональное производство, соответствие стандартам и надежное качество, что делает его предпочтительным продуктом для соединений трубопроводов низкого и среднего давления на рынках России, СНГ и Центральной Азии. Мы придерживаемся принципов качества, прежде всего, и клиентов, обеспечивая стабильные поставки и техническую поддержку нашим глобальным партнерам.

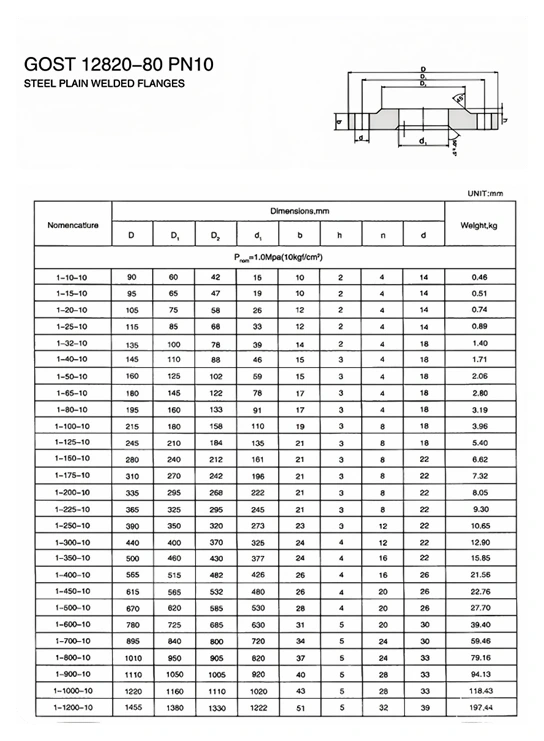

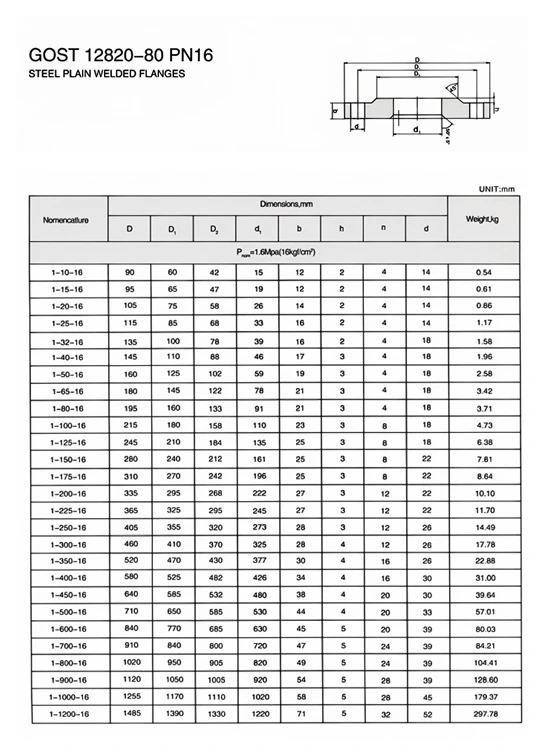

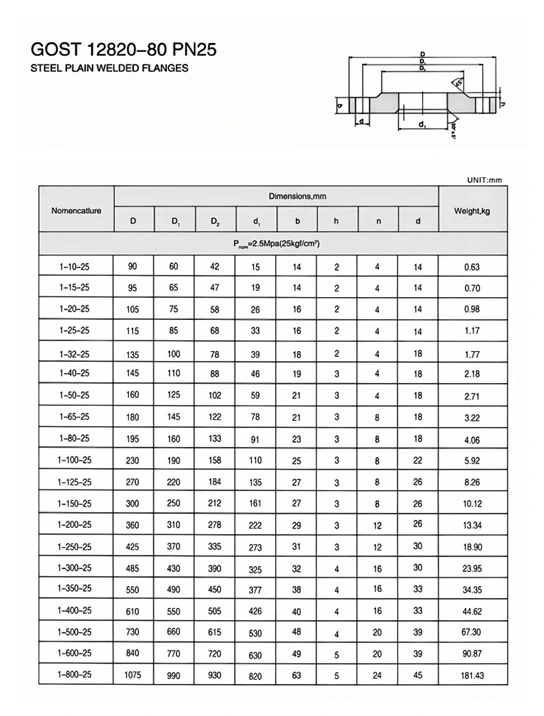

Технические характеристики

Часто задаваемые вопросы

Вопрос: Каковы общие стандарты для фланцев ГОСТ 12820-80?

О: ГОСТ 12820-80 — это классический старый стандарт, специализирующийся на стальных накидных фланцах среднего и низкого давления; ГОСТ 33259-2015 — новая версия генерального стандарта, полностью заменяющая старую систему, охватывающая все уровни давления и все типы фланцев, стыкующаяся с современными российскими предприятиями и проектами сертификации EAC.

Вопрос: Можно ли заменить и состыковать два стандарта друг с другом?

А: Обычные размеры совместимы, но по высокому давлению, уплотнительной поверхности, толщине стенки и параметрам болтов преобладает ГОСТ 33259-2015; ГОСТ 12820-80 можно использовать для ремонта старого оборудования, а новый стандарт 2015 года необходимо внедрить для новых строительных проектов.

Вопрос: Как выбрать между накидными фланцами ГОСТ и фланцами с приварной шейкой?

А: Накидные фланцы ГОСТ 12820-80 подходят для трубопроводов нормальной температуры, среднего и низкого давления, общеводопроводных и дренажных/технологических трубопроводов; Фланцы приварные шейки ГОСТ 33259-2015 устойчивы к высоким температурам и высоким давлениям, виброустойчивы и применяются на трубопроводах нефтегазовой, химической промышленности, магистральных паровых и других трубопроводах повышенной опасности.

Вопрос: Каковы распространенные типы уплотнительных поверхностей фланцев ГОСТ 12820-80?

A: RF (выступающая поверхность, наиболее часто используемый), FF (плоская поверхность), MFM (папа-папа), TG (грань с выступом и канавкой), RJ (кольцевая поверхность, высококлассная конфигурация нового стандарта, предназначенная для металлического уплотнения при высоких температурах и высоких давлениях).

Вопрос: Какие трубопроводы и болты подходят к фланцам ГОСТ 12820-80?

A: Он сочетается со стандартными стальными трубами ГОСТ и специальными болтами и гайками ГОСТ. Прокладки выбираются из резиновых прокладок стандарта ГОСТ, спирально-навитых прокладок и металлических кольцевых прокладок. Полный комплект соответствия предотвращает утечку.
