Приварной фланец

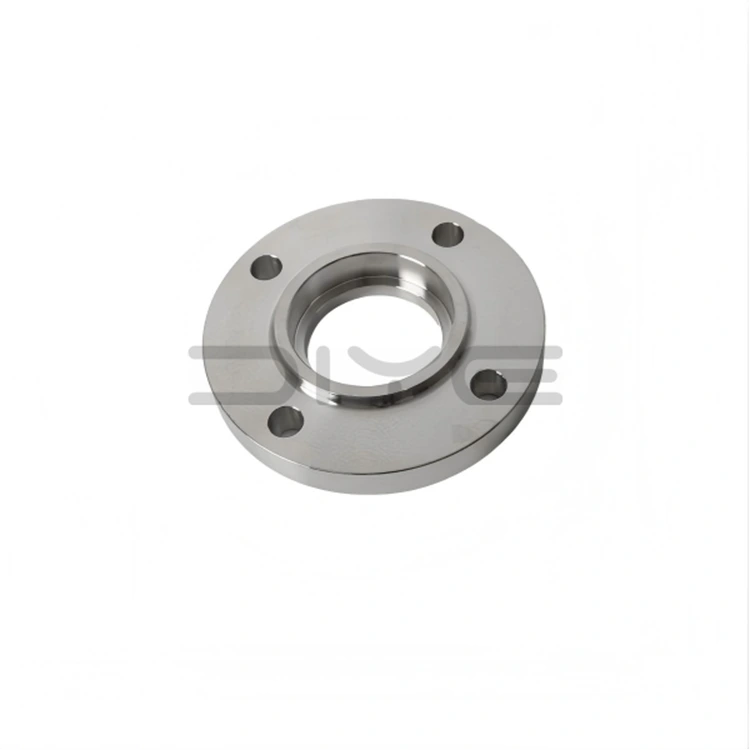

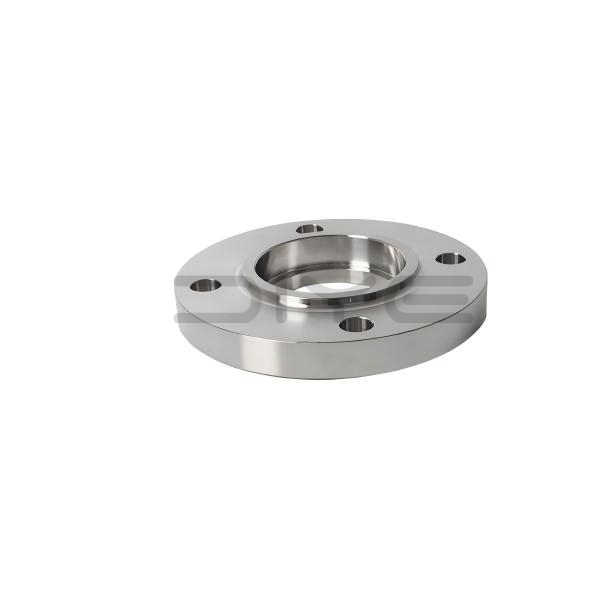

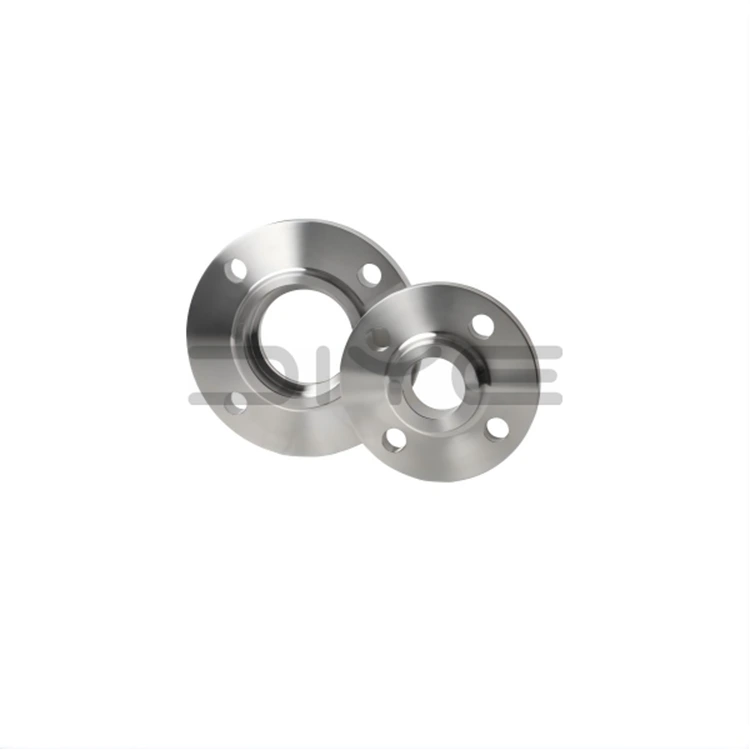

Фланец под приварку в раструбе представляет собой кованый фланец с шейкой и внутренней канавкой под раструб на одном конце. При монтаже стальная труба вставляется в раструб и фиксируется внешним угловым сварным швом, что исключает необходимость снятия фаски на конце трубы или использования опорной пластины для стыковой сварки. Продукция в основном производится в соответствии со стандартами ASME B16.5, охватывающими классы давления от класса 150 до класса 2500, что делает их предпочтительным разъемным соединением для трубопроводных систем высокого давления малого диаметра.

Стандартные типы уплотнительных поверхностей

1. RF (выступающая поверхность): популярный в отрасли тип, совместимый со спирально-навитыми прокладками и прокладками из ПТФЭ, подходящий для общих условий эксплуатации.

2. RJ (кольцевое соединение): разработано для условий экстремально высоких температур и высокого давления, совместимо с металлическими кольцевыми прокладками.

3. MFM (соответствующая поверхность): предотвращает эрозию и сжатие прокладки, улучшая стабильность уплотнения в суровых условиях.

Принцип работы и процесс сварки

1. Вставка трубы: Вставьте трубу в раструб до тех пор, пока она не коснется внутренней ступеньки, затем слегка втяните ее, чтобы обеспечить зазор при тепловом расширении.

2. Угловая сварка. Выполните непрерывные внешние угловые сварные швы на стыке внешней стенки трубы и шейки фланца.

3. Герметизация и снятие напряжений. Сварной шов обеспечивает структурную фиксацию и герметизацию; внутренний зазор поглощает тепловое расширение, предотвращая растрескивание сварного шва.

4. Неразрушающий контроль: сварной шов может быть подвергнут испытанию на проникновение PT, чтобы гарантировать точность герметизации критически важных систем малого диаметра.

Основные структурные преимущества

1. Самоцентрирующийся фланец под приварку в раструбе. Встроенный фланец под приварку в раструбе обеспечивает автоматическое выравнивание труб, упрощая установку и обеспечивая высокую соосность.

2. Цельная кованая конструкция: цельная кованая конструкция грифа обеспечивает превосходную жесткость и стабильное сопротивление давлению.

3. Эффективная и удобная сварка. Требуются только внешние угловые сварные швы, что обеспечивает быстрое строительство и устраняет необходимость сварки с полным проплавлением.

4. Защита от термического напряжения. В нижней части трубы предусмотрен специальный компенсационный зазор для снятия высокотемпературного термического напряжения и предотвращения разрушения соединения.

Технические характеристики и варианты материалов

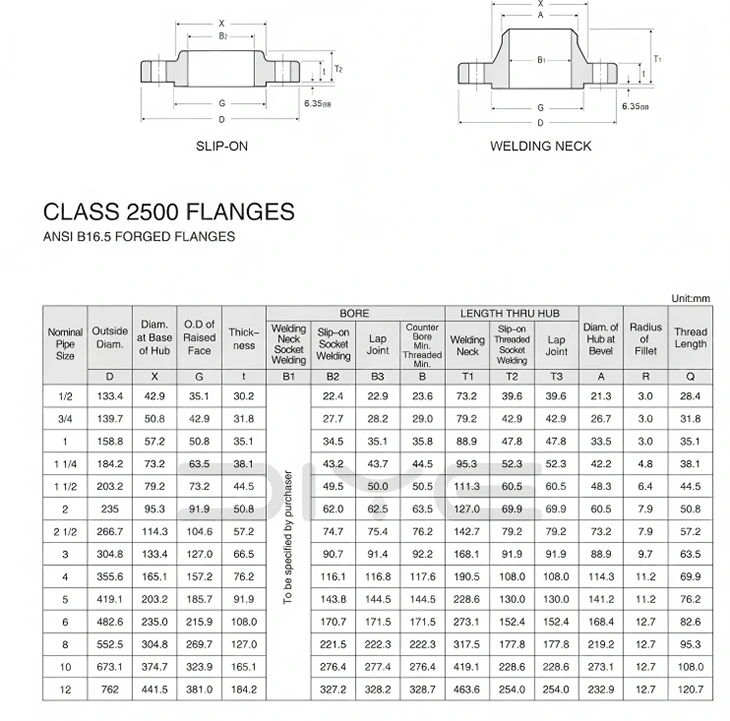

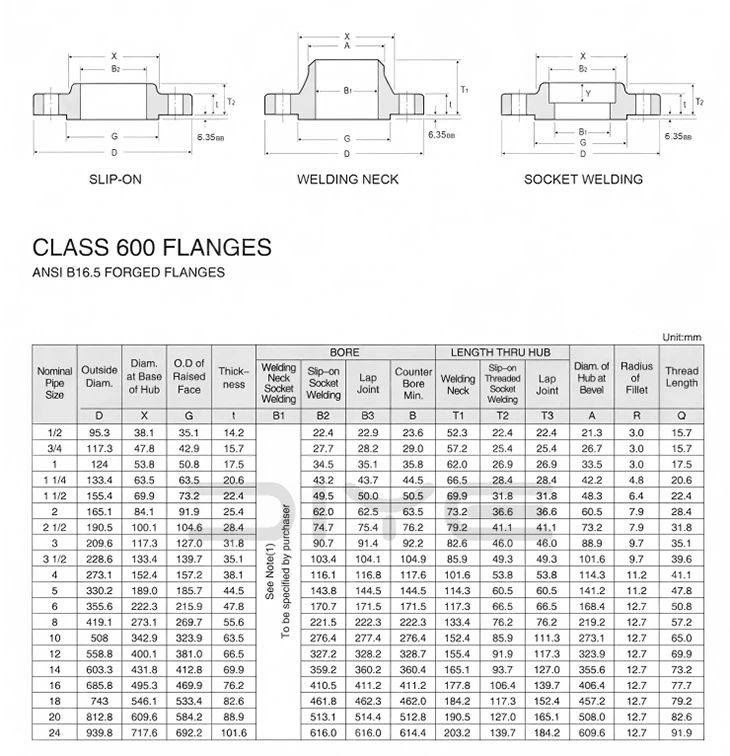

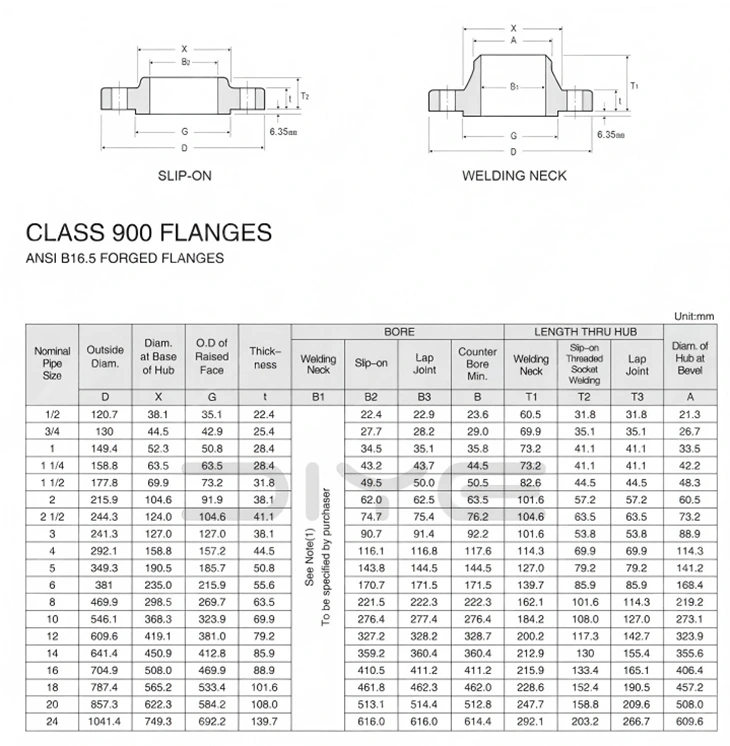

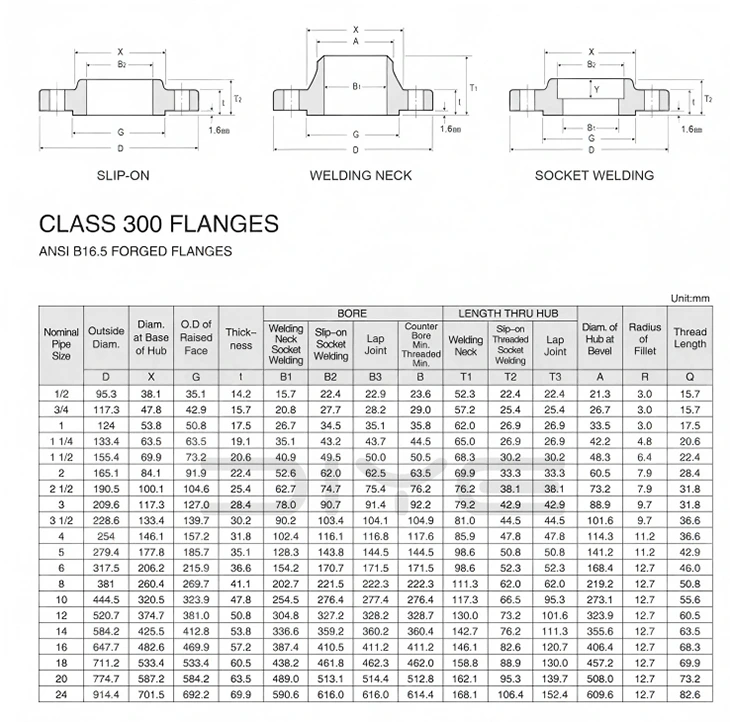

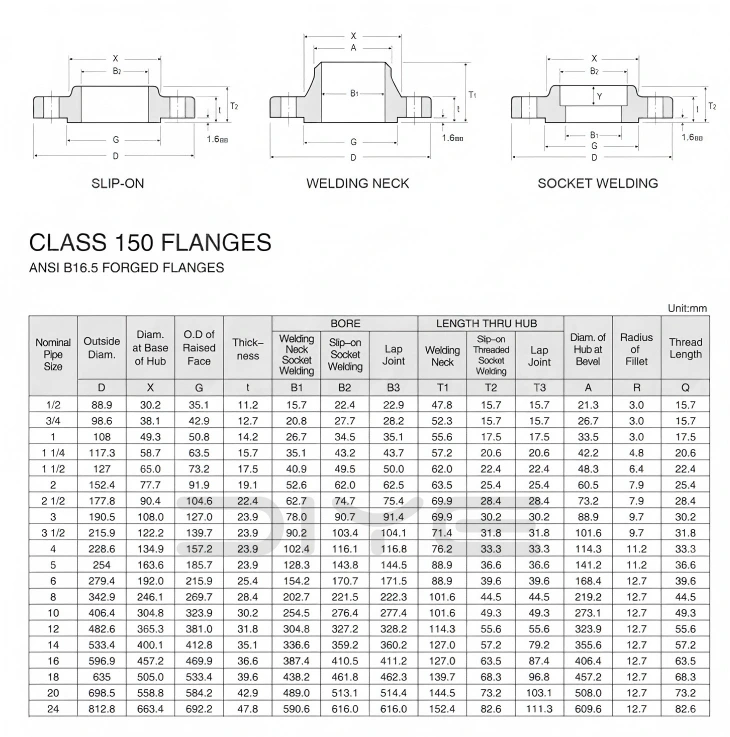

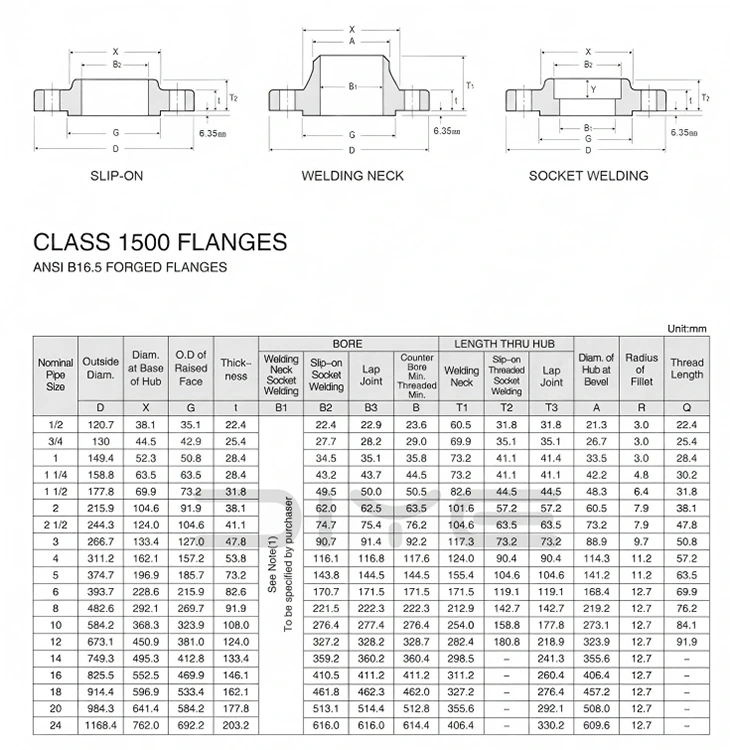

1. Стандартные размеры: преимущественно DN15–DN50 (NPS 1/2″–2″), оптимизированные для систем высокого давления малого диаметра.

2. Номинальное давление. Обычно используемые характеристики относятся к классу 300/600 и выше, подходят для условий среднего и высокого давления.

3. Типы материалов: доступны углеродистая сталь ASTM A105, нержавеющая сталь 304/316L, легированная сталь и низкотемпературная кованая сталь.

Сценарии применения и возможности обслуживания

Приварные фланцы DIYE VALVE широко используются в нефтегазовой, химической, энергетической и международных инженерных проектах. Мы предлагаем стандартные размеры на складе, а также полностью индивидуальные решения для нестандартных размеров и специальных материалов. Каждый продукт поставляется с полным оригинальным отчетом о проверке качества производителя, сертификатом материала, данными дефектоскопии и полным набором экспортных документов, что обеспечивает полное соответствие требованиям различных проектов по всему миру.
