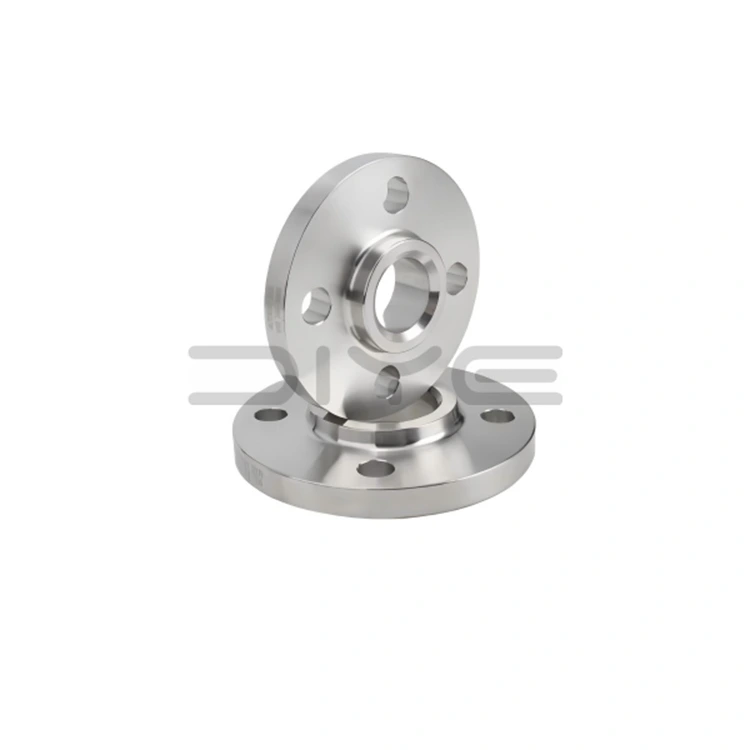

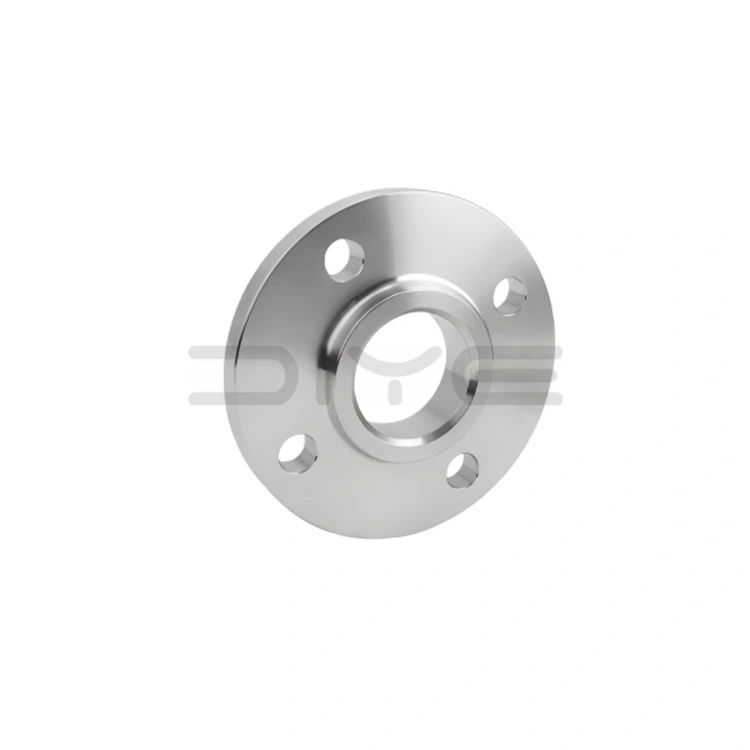

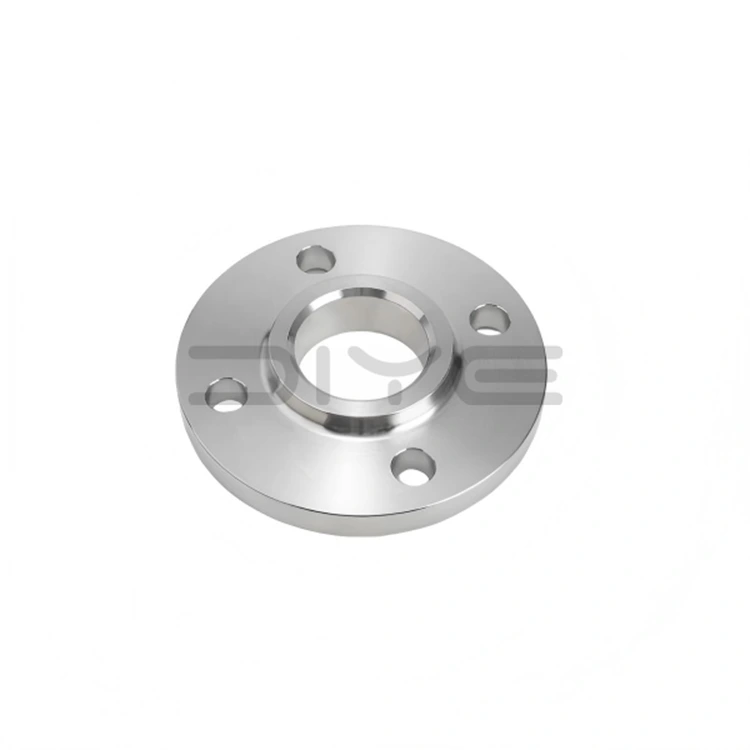

Надеваемый приварной фланец

Накладные приварные фланцы — это основной продукт DIYE VALVE, используемый для создания разъемных соединений между трубами, клапанами, насосами и сосудами под давлением. Они отличаются простой конструкцией, удобством установки и высокой экономической эффективностью, что делает их одним из наиболее широко используемых типов фланцев в промышленной сфере.

Их основной принцип работы заключается в создании надежного уплотнения за счет сжатия прокладки, предотвращающего утечку среды во время эксплуатации трубопровода. Одновременно они повышают структурную прочность соединения труб, противостоят вибрации и давлению, облегчают проверку оборудования, техническое обслуживание и модификацию трубопровода, а также снижают затраты на эксплуатацию и техническое обслуживание системы.

Технические характеристики и стандарты продукции

1. Строго соответствует международным стандартам.

Накладной приварной фланец DIYE VALVE строго соответствует стандартам ASME B16.5 (стандартный диаметр) и ASME B16.47 (большой диаметр, изготовленный на заказ). Соответствующие компоненты соответствуют стандартам ASTM, обеспечивая совместимость и взаимозаменяемость с международными системами трубопроводов.

2. Полный спектр спецификаций и возможностей настройки.

- Номинальные значения давления: стандартный класс от 150 до 2500, охватывающий большинство условий эксплуатации при низком и среднем давлении.

- Стандартные диаметры: NPS 1/2–24 дюйма, подходят для обычных технологических трубопроводов.

- Услуги по индивидуальному заказу: поддержка больших диаметров, специальных диаметров, специальной толщины и специальных уплотнительных поверхностей для удовлетворения индивидуальных потребностей.

3. Варианты уплотнительной поверхности

- RF (приподнятая поверхность): подходит для обычных условий эксплуатации, наиболее широко используется.

- MFM (смешанная поверхность): предотвращает отслоение прокладки, подходит для сред, содержащих частицы или эрозию.

- FF (плоский): подходит для применения при атмосферном давлении, оборудования, а также эмалированных и пластиковых труб.

Основные преимущества

1. Высокая рентабельность: простая конструкция, низкие производственные затраты, быстрая установка, сокращение времени строительства и снижение затрат на рабочую силу.

2. Надежная работа: строгий контроль качества на протяжении всего процесса от сырья до производства, высокая устойчивость к давлению, вибростойкость и возможности предотвращения утечек.

3. Широкая совместимость: адаптируется к различным материалам труб и трубопроводным системам, соответствует международным стандартам и облегчает замену и обслуживание.

Сценарии применения

Сварной фланец Slip-On широко используется в химической, нефтяной, энергетической, ОВКВ и различных промышленных инженерных проектах, особенно подходит для обычных технологических трубопроводов среднего и низкого давления. Это идеальный выбор трубного соединения для случаев, требующих удобной установки и высокой экономической эффективности.

Дополнительные услуги

1. Обработка поверхности: предоставляет услуги травления и пассивации, а также услуги по нанесению антикоррозионного покрытия для продления срока службы продукта.

2. Поддержка документации: предоставляет многоязычную техническую документацию и внешнеторговые таможенные документы для удобной международной торговли и использования на месте.

3. Поддержка настройки: профессиональная техническая команда предоставляет универсальные индивидуальные решения для удовлетворения конкретных потребностей клиентов.

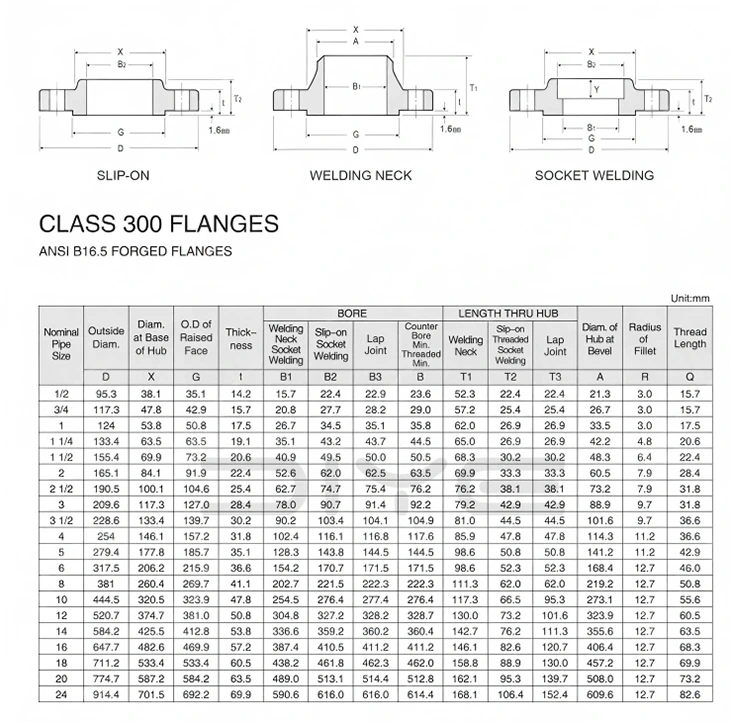

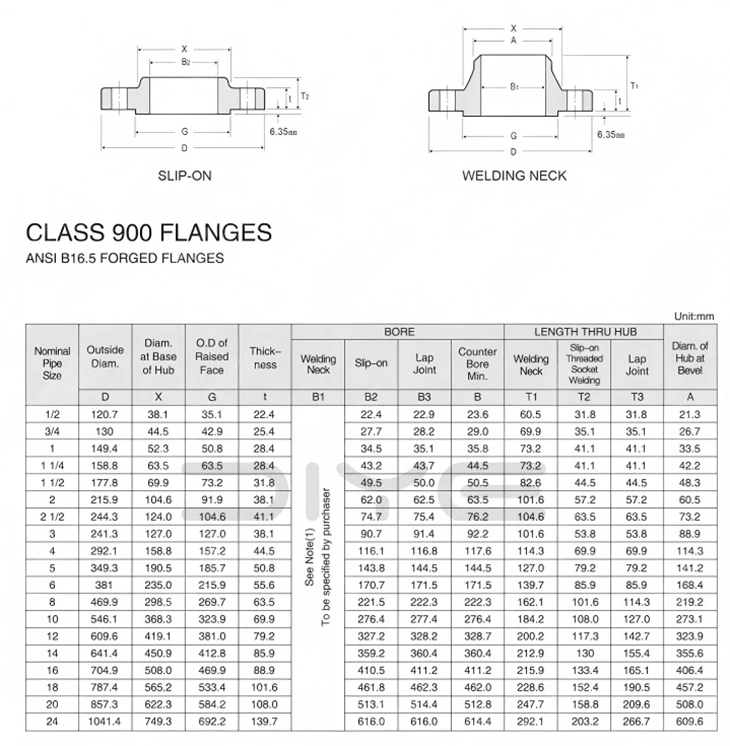

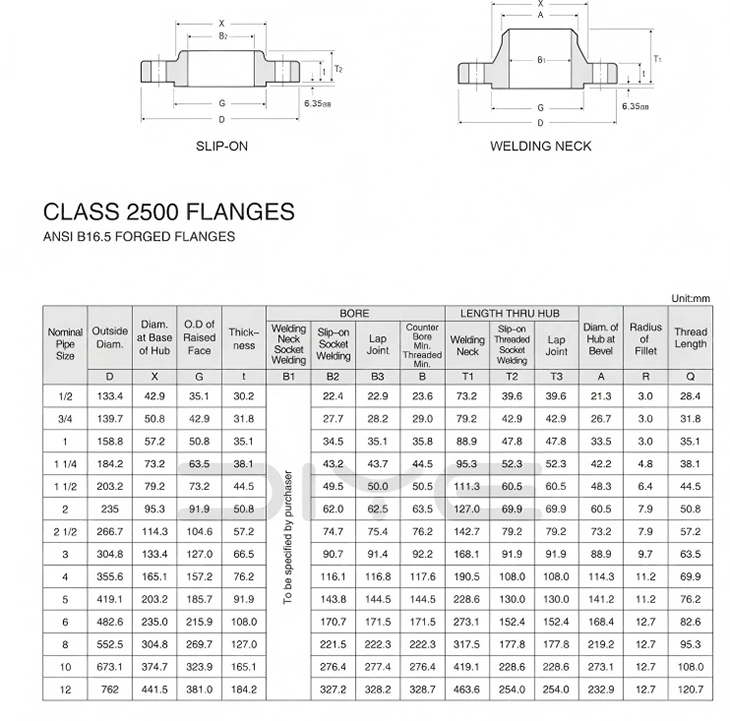

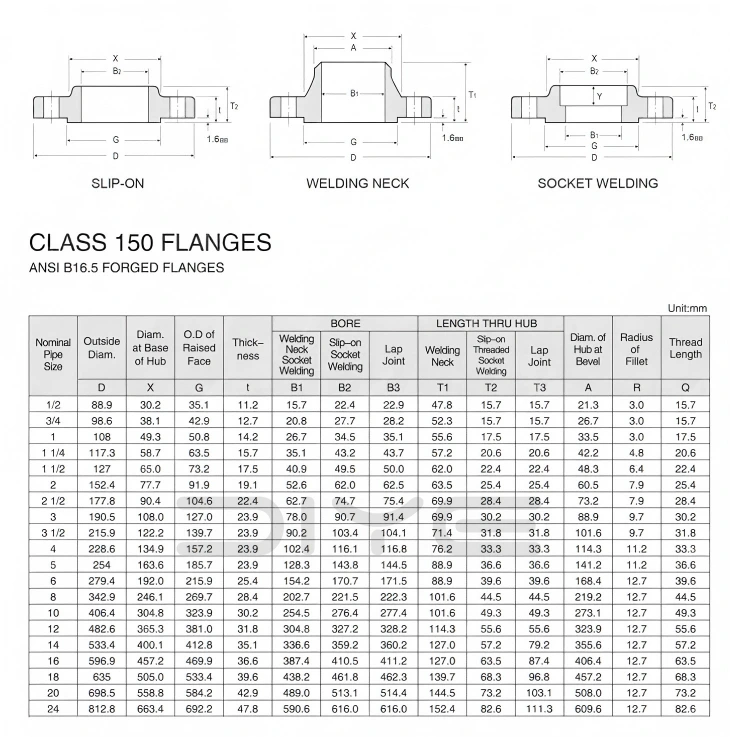

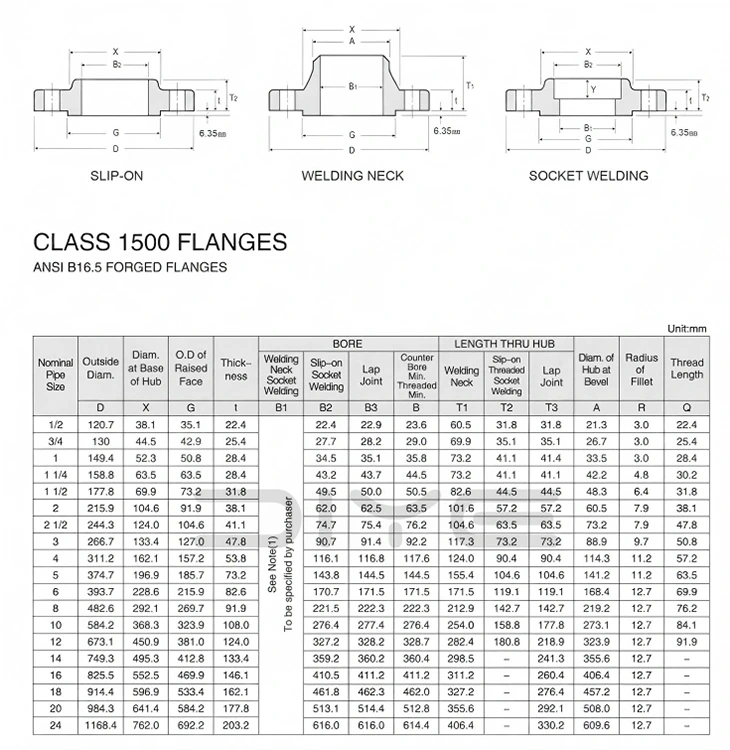

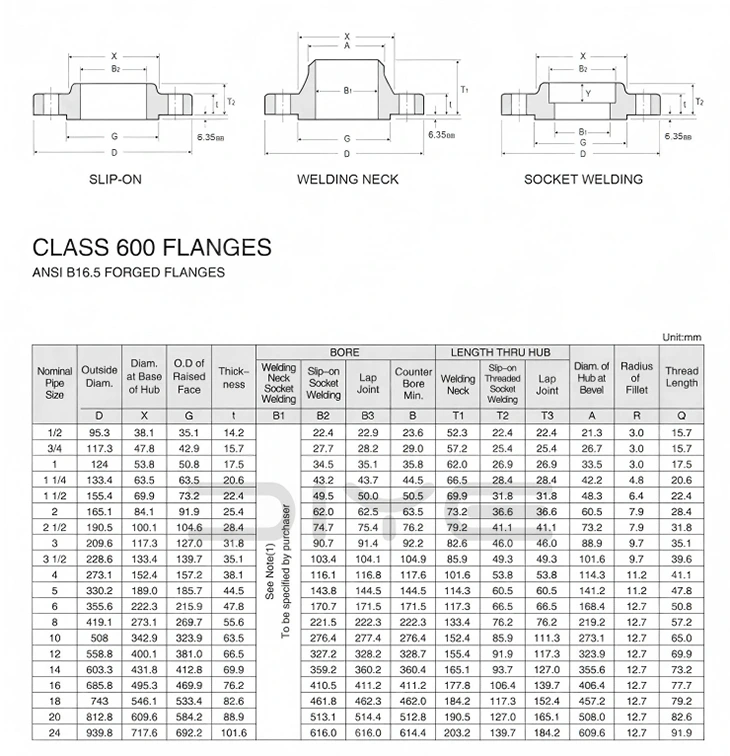

Технические параметры

DIYE VALVE, китайская фабрика с многолетним опытом производства и экспорта фланцев, располагает профессиональной технической командой и строгой системой контроля качества, чтобы гарантировать, что каждый накладной сварочный фланец соответствует международным стандартам и требованиям клиентов. Мы стремимся стать поставщиком фланцев, которому доверяют во всем мире.

Часто задаваемые вопросы

Вопрос: Какие параметры необходимо указать при заказе фланцев американского стандарта?

A: Стандарт (ASME B16.5/B16.47) + Размер NPS + Номинальное давление класса + Модель (WN/SO/BL и т. д.) + Уплотняющая поверхность + Материал + Требования к доставке.

Вопрос: Как выбрать между уплотнительными поверхностями RF и RJ на фланцах американского стандарта?

A: RF (выступающая поверхность): универсальный тип, подходит для спирально навитых прокладок, достаточен для большинства условий работы при среднем и низком давлении;

RJ (кольцевое соединение): исключительно для высоких температур и высокого давления, в сочетании с металлическими восьмиугольными/эллиптическими кольцевыми прокладками, используется для устьев нефтяных и газовых скважин, автоклавов и магистральных паропроводов.

Вопрос: Какова техническая граница между фланцами ASME B16.5 и B16.47?

A: B16.5: Обычные фланцы для труб, NPS 1/2″～NPS 24″, основная сила для нефтехимических и технологических трубопроводов;

B16.47: Фланцы трубопроводов большого диаметра, NPS>24 дюйма, разделенные на серии A и серии B, используемые для трубопроводов на большие расстояния и крупных интерфейсов на резервуарных парках.

Вопрос: Каковы обычные марки углеродистой стали/нержавеющей стали для фланцев американского стандарта?

· Поковки из углеродистой стали: А105 (для высокотемпературных условий работы);

· Поковки из нержавеющей стали: A182 F304/F316L;

· Легированная сталь: А182 Ф11/Ф22 (для высокотемпературной тепловой энергетики);

· Низкотемпературная сталь: А350 LF2/LF3 (для криогенных условий работы).
