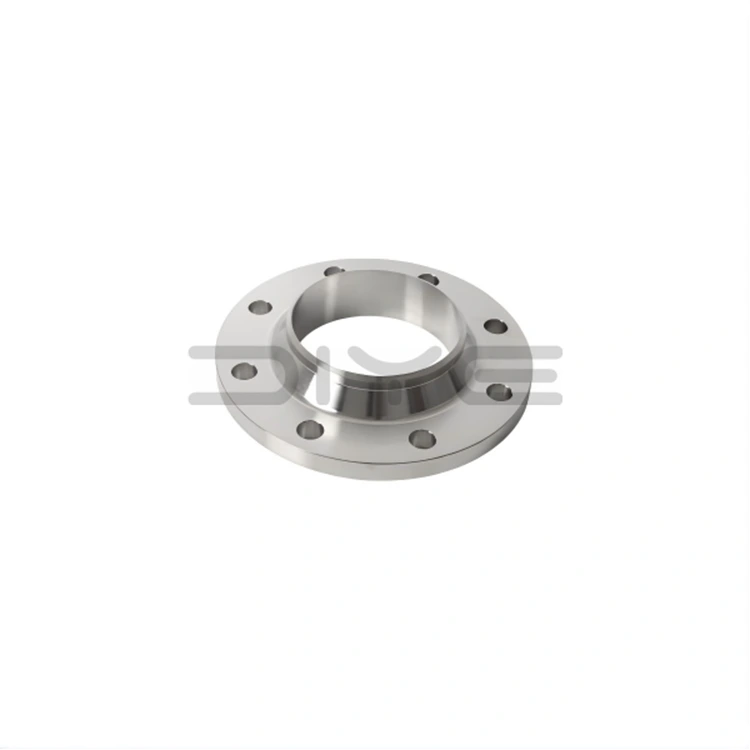

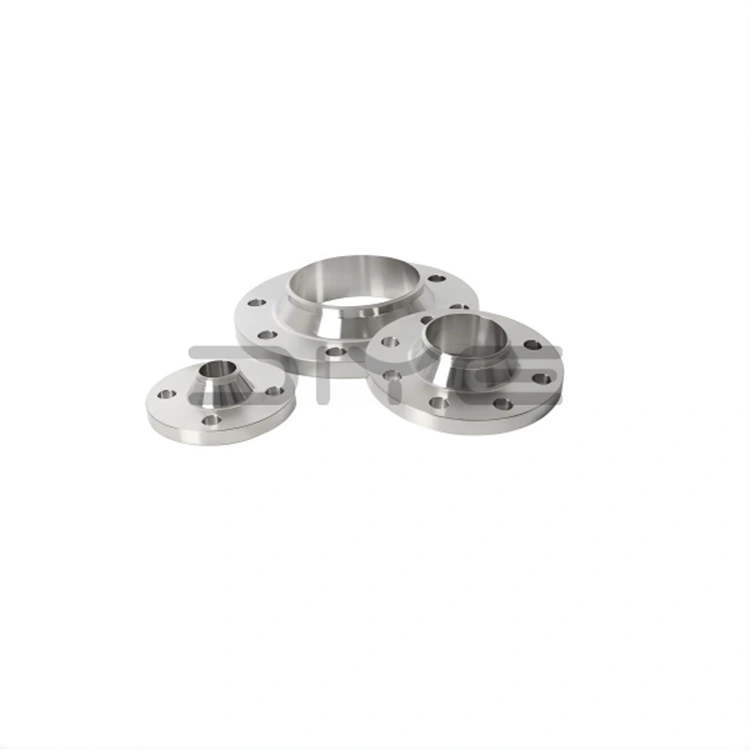

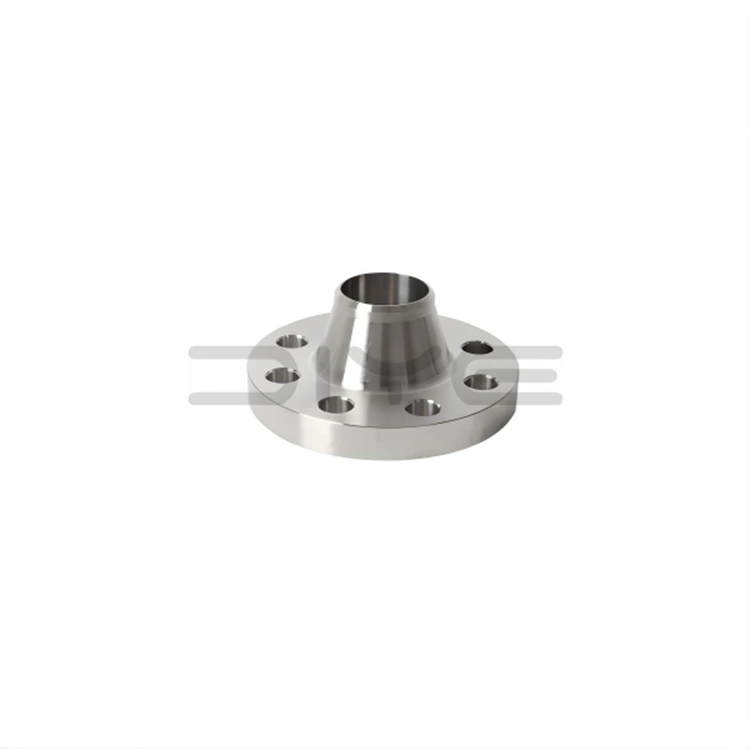

ANSI B16.5 Фланец с приварной шейкой

Каждый приварной воротниковый фланец DIYE VALVE ANSI B16.5 проходит строгие испытания, включая проверку размеров, проверку материалов, ультразвуковые испытания и испытания под давлением, что обеспечивает полное соответствие ANSI B16.5 и международным стандартам качества. Наш вертикально интегрированный производственный процесс, от сырья до готовой продукции, гарантирует стабильное качество продукции, отслеживаемость и надежную работу в различных критически важных областях применения.

Дизайн и структура

1. Соответствие стандартам: Полное соответствие стандартам ANSI/ASME B16.5, охватывающее номинальное давление от 150 до 2500 и номинальный диаметр (NPS) от 1/2 дюйма до 24 дюймов, с поддержкой нестандартных конструкций большого диаметра.

2. Цельная кованая конструкция: фланцы с приварной шейкой ANSI B16.5 имеют длинную коническую конструкцию с высокой шейкой и плавной переходной дугой, выкованные из высококачественных материалов американского стандарта, включая углеродистую сталь A105, нержавеющую сталь F304/F316L и легированную сталь.

3. Прецизионные уплотнительные поверхности: стандартная выступающая поверхность (RF), кольцевая поверхность соединения (RJ) и шероховатая поверхность торца (MFM) обрабатываются с использованием станков с ЧПУ, чтобы обеспечить плотную посадку прокладки и отсутствие утечек.

4. Стыковое сварное соединение: предназначено для стыковой сварки трубопроводов с полным проваром, обеспечивая плавную передачу напряжений и устраняя концентрацию напряжений в нижней части ступицы.

Ключевые преимущества

1. Исключительная устойчивость к температуре и давлению: специально разработан для выдерживания суровых температурных циклов, высокого давления, вибрации и ползучести, подходит для самых требовательных рабочих условий.

2. Постоянно стабильное уплотнение. Прочные сварные соединения и прецизионно обработанные уплотнительные поверхности обеспечивают постоянное, не требующее обслуживания уплотнение, что имеет решающее значение для сред с опасными и токсичными средами.

3. Превосходная структурная жесткость: конструкция с высокой шейкой приварных фланцев по стандарту ANSI B16.5 обеспечивает превосходную жесткость, устойчивость к деформации и усталостную прочность, гарантируя длительный срок службы при циклических нагрузках.

4. Контролируемость и надежность: сварные швы с полным проваром позволяют проводить неразрушающий контроль (NDT), гарантируя соответствие качества продукции строгим отраслевым стандартам.

5. Комплексные спецификации и стабильные поставки. Собственное производство обеспечивает достаточный запас, своевременную доставку и возможность предоставлять экономически эффективную продукцию клиентам по всему миру.

Промышленное применение

Фланцы с приварной шейкой DIYE VALVE ANSI B16.5 являются предпочтительным стандартным продуктом для следующих ключевых сценариев применения:

1. Нефтяная и газовая промышленность: трубопроводы, нефтеперерабатывающие заводы и морские платформы.

2. Химическая промышленность: системы с высокой температурой, высоким давлением и агрессивными средами.

3. Электроэнергетика: Паропроводы, котельные контуры и вспомогательные системы электростанций.

4. Сосуды под давлением: резервуары для хранения, реакторы и технологическое оборудование, требующие высочайшей целостности.

5. Трубопроводы высокой герметичности: системы для транспортировки легковоспламеняющихся, взрывоопасных и высокотоксичных жидкостей.

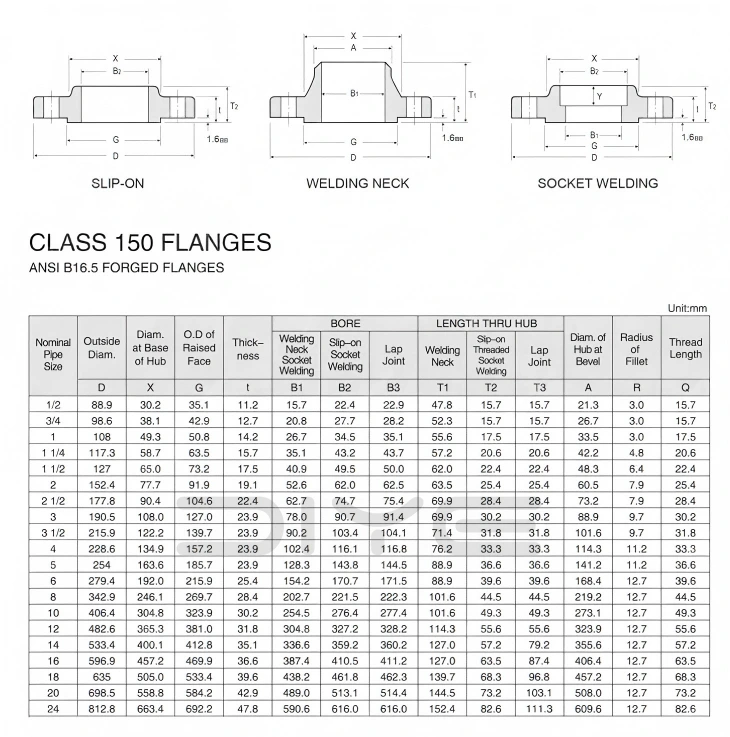

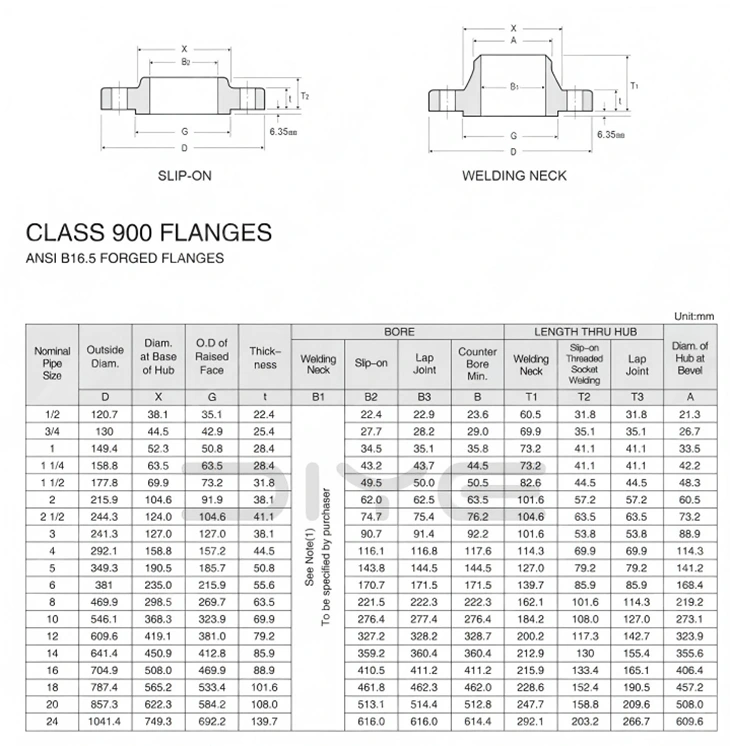

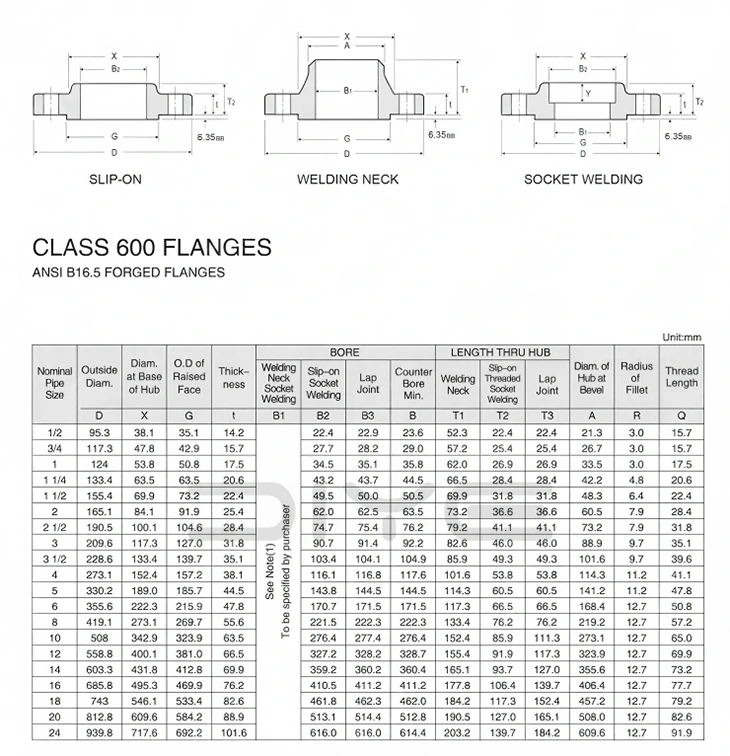

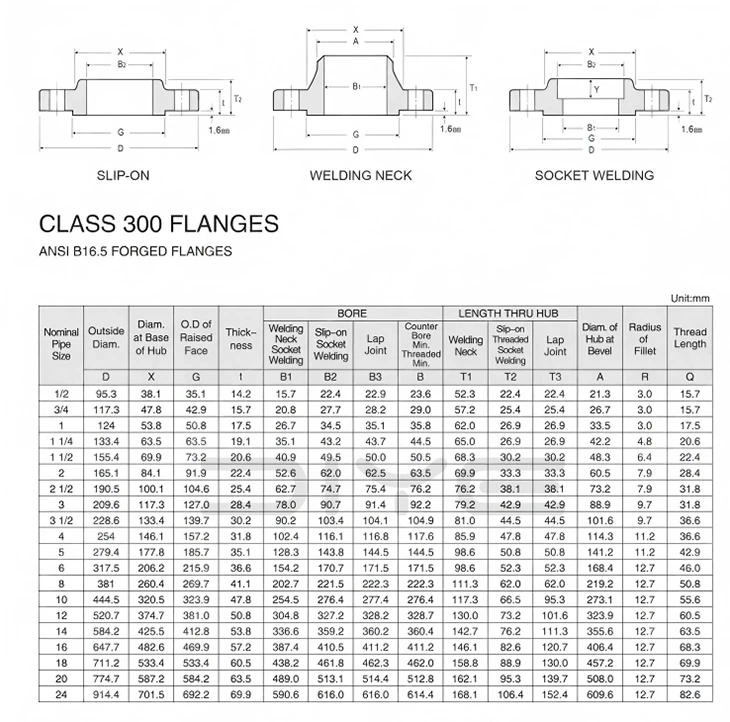

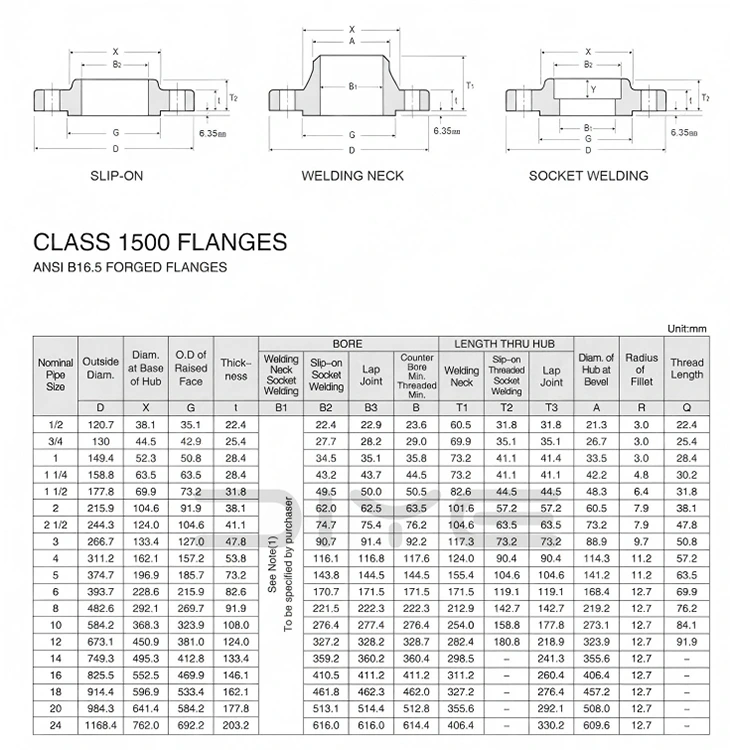

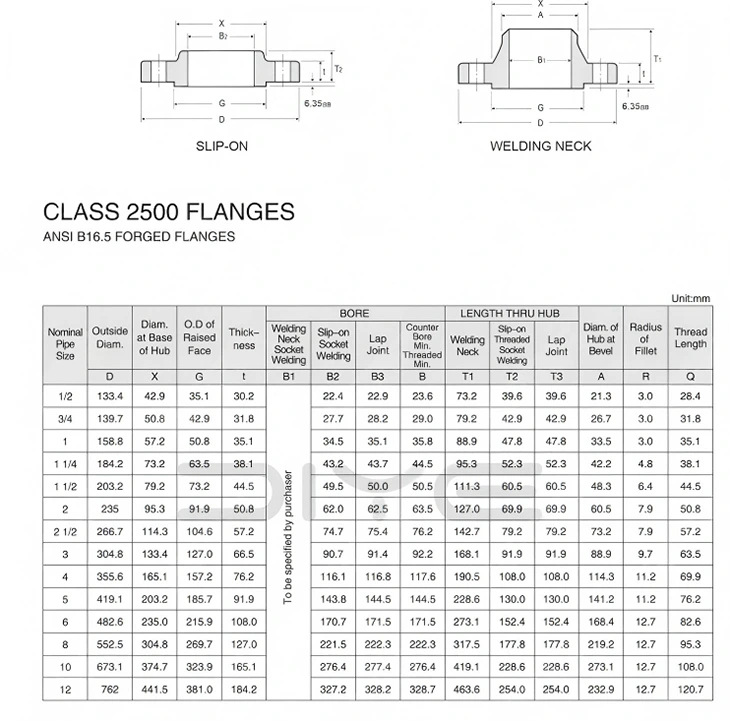

Технические параметры

Часто задаваемые вопросы

Вопрос: Можно ли заменить американский стандартный класс фланца и китайский стандарт PN?

О: Их нельзя напрямую поменять местами. Класс относится к американскому стандартному номинальному давлению, которое отличается от номинального давления системы PN. Внешний диаметр, отверстия под болты и размеры уплотнительной поверхности не совпадают, смешивание и соединение их строго запрещено.

Вопрос: Какой размер NPS у фланцев американского стандарта? Насколько он соответствует DN?

A: NPS относится к американскому стандартному номинальному диаметру (дюймы). Например, NPS2 = DN50. Это только для справки. При установке и заказе необходимо строго соблюдать класс NPS +, и нельзя полагаться только на DN.

Вопрос: В чем разница между фланцами WN и SO?

A: Фланец с приварной шейкой WN: ковка с длинной шейкой, сварка с полным проплавлением, устойчивость к высоким температурам и высокому давлению, устойчивость к вибрации, используется для магистральных трубопроводов, сосудов под давлением, легковоспламеняющихся и взрывоопасных сред;

Фланец SO без шейки встык: приварка с короткой шейкой, простая установка, низкая стоимость, подходит только для среднего и низкого давления, нормальной температуры, обычных технологических трубопроводов.

Вопрос: Какие стальные трубы следует использовать с фланцами американского стандарта?

A: В углеродистой стали используются бесшовные трубы американского стандарта ASTM A106/A53; В нержавеющей стали используются трубы серии ASTM A312.
